在碳化硅(SiC)MOSFET的工程應用中,傳統TO-247封裝依賴外部導熱電絕緣材料實現器件與散熱器之間的電氣隔離。這種設計不僅增加了結到散熱器的熱阻,還提高了裝配復雜度,限制了SiC芯片性能的充分發揮。Littelfuse推出的ISO247封裝采用高性能氮化硅(Si?N?)陶瓷技術,有效解決了這一難題,顯著提升了熱管理效率和系統可靠性。

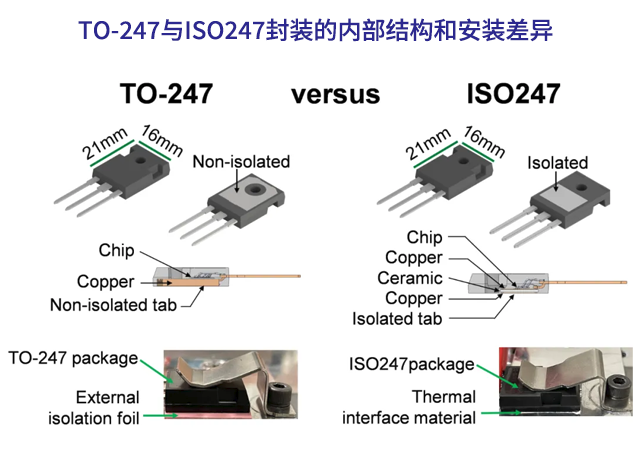

ISO247屬于Littelfuse ISOPLUS?系列內部隔離型功率封裝,其核心在于基于活性金屬釬焊(AMB)工藝的Si?N?陶瓷基板。該封裝結構具備以下關鍵優勢:
低熱阻高導熱:AMB基板具有優異的熱傳導能力,使結到散熱器的熱阻降低達64%,從而顯著改善溫升控制。
內置電氣隔離:無需額外使用絕緣墊片或?qū)崮z實現電氣隔離,僅需熱界面材料(TIM)即可完成安裝,簡化了裝配流程。
CTE匹配良好:Si?N?陶瓷的熱膨脹系數(CTE)與SiC芯片更接近,提升了溫度循環和功率循環(PCsec)的耐受能力。
EMI抑制:由于芯片與散熱器之間雜散電容減小,電磁干擾(EMI)水平明顯降低。
高隔離電壓:支持2.5 kV AC/1分鐘或3 kV AC/1秒的隔離等級,滿足工業級安全標準。
為驗證ISO247在實際應用中的表現,采用1200 V、25 mΩ SiC MOSFET芯片進行熱測量實驗。測試方法遵循IEC 60747-8標準,結果如下:
在相同電流(IH=40A)條件下,ISO247封裝的穩態熱阻RthJH比TO-247降低64%;
結溫Tvj最高可降低60°C;
溫差波動ΔTJH減少約53%,顯著延長器件壽命并提升系統穩定性。
此外,在Tvj=130°C的應用條件下,ISO247封裝的電流處理能力提升30%,功率承載能力提高170%。以一個800V AFE系統為例,將TO-247升級為ISO247后,輸出功率可由20kW提升至30kW,增幅達48%。
ISO247封裝不僅提升性能,還在系統層面帶來顯著的成本節約機會:
直接節省:更高的功率密度減少了PCB面積需求;允許選用更高RDS(on)但成本更低的SiC芯片;
間接節省:省去外部隔離材料及裝配工序,降低人工成本與潛在故障率。
ISO247特別適用于對功率密度、熱管理和可靠性要求嚴苛的應用場景,如電動汽車充電模塊、光伏逆變器、工業電源等。隨著WBG半導體的廣泛應用,先進封裝技術將成為釋放其性能潛力的關鍵環節。工程師在設計時應優先考慮集成式內部隔離方案,以實現更高的系統效率和長期穩定性。
