在現代DSLR鏡頭設計中，自動對焦（AF）、光圈調節、圖像穩定（IS）等功能越來越依賴高性能、小尺寸的電機控制系統。SLG7MD47668作為瑞薩一款專為低壓和電池供電應用優化的集成式電機驅動芯片，憑借其緊湊結構、高效率與全面保護機制，在此類精密光學系統中展現出顯著優勢。瑞薩電子代理商-中芯巨能為您介紹SLG7MD47668在DSLR鏡頭電機控制應用優勢及LG7MD47668原理圖，

SLG7MD47668在DSLR鏡頭電機控制應用優勢

高度集成設計，減少外圍元件數量

SLG7MD47668采用高度集成架構，內置功率FET及其控制電路，能夠直接驅動小型直流有刷電機或步進電機。該器件提供4個高壓大電流通用輸出端口（GPO），每個通道均可提供高達1.5A RMS的峰值電流能力，滿足DSLR鏡頭中短時高扭矩響應的需求，如快速對焦或變焦操作。

相比傳統分立式設計方案，SLG7MD47668減少了外部MOSFET、柵極驅動器及橋式電路的使用，顯著縮小了PCB面積，提高了系統的可靠性，并降低了整體設計復雜度。對于空間受限的高端鏡頭模組而言，這一特性尤為重要。

精確控制與低功耗運行兼顧

該芯片支持PWM輸入接口，便于通過微控制器實現精準的速度與位置控制。在DSLR鏡頭應用中，PWM調制可有效提升對焦精度和平滑度，同時支持動態調整以適應不同拍攝場景。

此外，SLG7MD47668具備低功耗睡眠模式，可在不工作時將靜態電流降至最低，有助于延長相機電池續航時間。此功能特別適用于頻繁啟停的間歇性操作場景，例如實時視頻對焦跟蹤或智能識別拍攝模式下的待機狀態。

全面保護機制，確保系統穩定性

SLG7MD47668集成了多項關鍵保護功能，包括：

欠壓鎖定（UVLO）：防止在電源電壓不足時誤動作；

過流保護（OCP）：避免因負載突變導致的電流沖擊損壞驅動電路；

熱關斷（TSD）：當芯片溫度超過安全閾值時自動關閉輸出，防止熱失控。

這些機制為DSLR鏡頭內部復雜的電機運動提供了多重安全保障，尤其在高溫環境或長時間連續工作狀態下，能有效提升系統魯棒性。

封裝與應用場景適配性

SLG7MD47668采用20引腳STQFN封裝，具有良好的散熱性能和空間利用率，適合嵌入于緊湊型鏡頭模組內部。其無鉛、符合RoHS指令以及無鹵素的環保設計，也使其滿足全球主流市場的法規要求。

除DSLR鏡頭外，該器件還廣泛適用于機器人關節控制、醫療便攜設備、玩具等需要微型化電機驅動解決方案的領域。

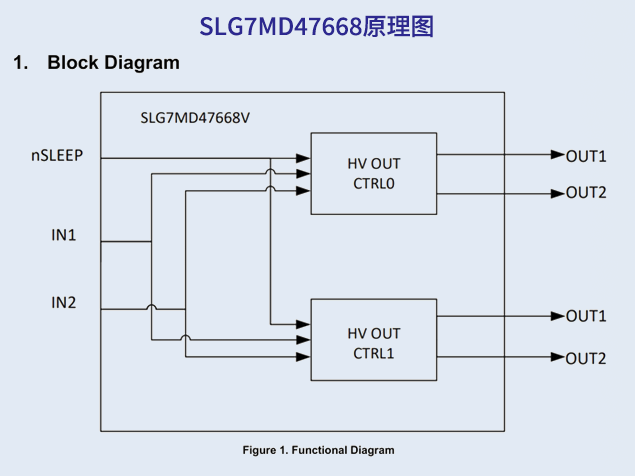

SLG7MD47668原理圖

結語

SLG7MD47668以其集成度高、控制靈活、功耗低和保護完善等特點，為DSLR鏡頭中的微型電機驅動系統提供了一個高效、可靠的解決方案。對于追求更高集成度與更長續航表現的現代光學模組設計而言，該器件無疑是一個值得優先考慮的選擇。如需SLG7MD47668產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
