在線性穩壓器（如LDO）電路設計中，輸入電容器扮演著抑制電源波動、維持輸入電壓穩定的重要角色。尤其在輸入布線較長或輸入電源阻抗較高的應用環境中，合理配置輸入電容對于確保穩壓器正常工作至關重要。

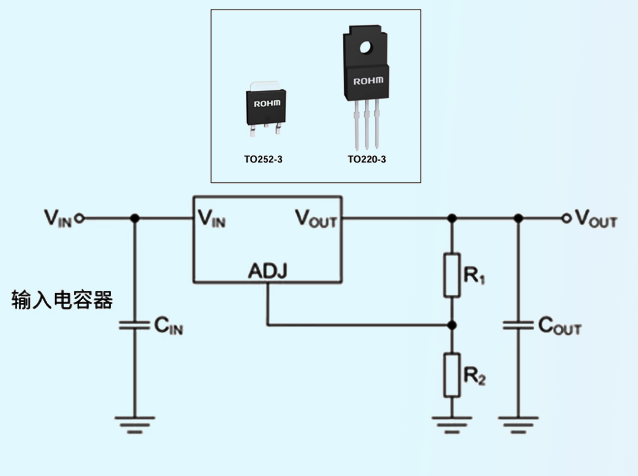

ROHM代理商、原廠貨源 - 深圳市中芯巨能電子有限公司以ROHM的BA1117系列為例，詳細說明輸入電容在PCB布局和選型方面的技術要點。雖然討論以該型號為切入點，但所涉及的設計原則適用于絕大多數線性穩壓器IC。如需BA1117產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、輸入電容的核心作用

輸入電容器的主要功能包括：

抑制高頻噪聲與瞬態干擾：有效濾除來自上游電源的高頻開關噪聲及瞬態波動；

降低輸入阻抗：減小長距離布線或高阻抗電源帶來的電壓跌落；

提供瞬時能量儲備：在負載突變瞬間為穩壓器提供局部儲能，防止輸入電壓驟降導致輸出異常。

二、PCB布局建議

為了充分發揮輸入電容的功能，PCB布局時應遵循以下關鍵原則：

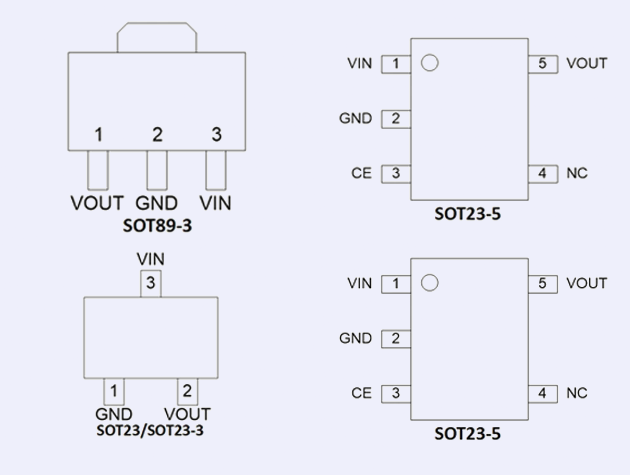

靠近VIN引腳放置：推薦將輸入電容布置在距IC VIN引腳1cm以內，以最大程度縮短走線長度；

低阻抗接地連接：電容的地端應直接連接至穩壓器GND引腳或就近接至低阻抗地平面；

減少寄生電感與電阻：避免細長走線、直角拐角等可能導致寄生效應的布線方式，使用寬線或鋪銅優化電流路徑。

合理的布局可顯著降低由PCB寄生參數引起的輸入電壓擾動，提升系統的穩定性與動態響應能力。

三、電容選型建議

盡管不同穩壓器對輸入電容的具體要求略有差異，但通常建議選擇以下類型的陶瓷電容：

X5R/X7R介質電容：具有良好的溫度穩定性與電壓特性；

典型容值范圍：一般推薦0.1μF至10μF之間，具體根據負載變化速率與電源波動情況調整；

耐壓裕量：電容額定電壓應高于最大輸入電壓，通常建議至少1.5倍的安全余量；

并聯多顆電容：在高速瞬態響應要求高的場景中，可并聯多個不同容值電容以覆蓋更寬頻段的噪聲抑制需求。

四、總結

輸入電容是保障線性穩壓器穩定工作的關鍵元件之一。在實際工程設計中，工程師不僅要關注其電氣參數的選擇，還需重視PCB布局中的物理位置與走線優化。通過合理配置輸入電容，可以有效提升LDO電路的抗干擾能力、瞬態響應速度和整體系統可靠性，為精密模擬供電、低噪聲信號鏈等應用場景提供堅實基礎。
