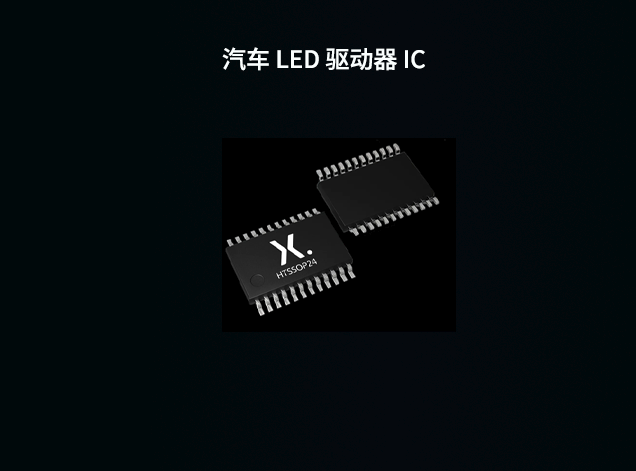

在現代汽車照明系統中，LED驅動器扮演著至關重要的角色，不僅需要提供穩定的電流輸出，還需具備高效能、低功耗及強大的功能安全性。安世半導體代理商、原廠貨源 - 深圳市中芯巨能電子有限公司將深入探討安世公司提供的LED驅動器解決方案，涵蓋其支持的接口類型、通道配置、調光能力、EMC性能以及更多關鍵特性。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、實時診斷與通信接口

對于工程師而言，了解驅動器是否支持SPI/UART接口進行實時診斷數據回傳至關重要。安世的LED驅動器確實支持此類接口，并且診斷結果會被保存在寄存器內。這意味著MCU需要主動發起讀取請求來獲取最新的診斷信息。這種設計有助于提高系統的響應速度和靈活性，便于快速定位并解決問題。

二、功能安全設計

當涉及到系統級的功能安全時，選擇合適的驅動芯片尤為關鍵。如果僅需滿足功能安全capable級別，則可以選擇相應級別的驅動芯片；而若要求達到芯片級功能安全認證，則應選用功能安全compliant的芯片。這類芯片通常內置了更高級別的保護機制，如故障檢測、隔離和恢復等，以確保整個系統的高可靠性運行。

三、多通道配置與電流調節

安世的LED驅動器產品線覆蓋了12至24個通道，適用于尾燈控制等多種應用場景。每個通道均支持高達100mA的電流輸出，同時提供了10位PWM調光和6位模擬調光功能，允許用戶獨立調整各通道的亮度，從而實現精準的燈光效果調控。這使得該系列產品既可用于傳統的尾燈照明，也能勝任復雜的頭燈應用需求。

四、電磁兼容性（EMC）表現

在實際部署過程中，EMC性能是衡量一款LED驅動器好壞的重要指標之一。安世的產品已通過CISPR25 CLASS 5-2021標準測試，在傳導發射（CEV）、輻射發射（CEC）和輻射抗擾度（RE）方面表現出色，確保了在復雜電磁環境下的穩定工作。

五、級聯穩定性與測試方法

針對多顆驅動器級聯使用的場景，如何保證通信鏈路的穩定性是一個挑戰。為此，建議對通訊總線的電氣特性、長期通訊過程中的丟包率以及總線的抗干擾能力進行全面測試。這些措施有助于識別潛在的問題點，并采取相應的優化策略，提升整體系統的魯棒性。

六、功能安全優勢及應用領域

安世汽車照明方案的一大亮點在于支持芯片級ASIL-B等級的安全標準，在熱管理和通訊穩定性等方面具有顯著優勢。其主要應用于智能尾燈、氛圍燈、轉向燈等領域，為車輛提供更加智能化和個性化的照明體驗。

七、通信失聯應對策略

一旦出現通信失聯情況，驅動器內部的看門狗機制將發揮作用，促使芯片進入fail-safe模式，按照預設的狀態繼續工作。這種機制能夠在MCU或通信線路發生故障時維持基本功能，減少安全隱患。

八、功耗與工作溫度范圍

最后，關于功耗和工作溫度范圍，安世的LED驅動器可在-40℃至125℃的寬溫區間內正常運作。其功耗取決于輸入電壓、輸出電壓和輸出電流等因素。值得注意的是，該系列驅動器能夠在較低的dropout電壓下提供所需的電流，有助于降低整體能耗，延長電池壽命。
