在現代智能玩具設計中，電機控制模塊不僅要小巧輕便，還需具備高效能、低功耗和高集成度。瑞薩電子的 SLG7MD47701（訂購料號：SLG7MD47701V）是一款專為低壓電池供電應用優化的全橋/半橋電機驅動IC，集成了功率FET與控制邏輯，非常適合用于各類微型電機驅動場景，如遙控車、機器人玩具、電動玩偶等。瑞薩代理商-中芯巨能為您介紹 SLG7MD47701 ：核心特性、應用優勢、原理圖及引腳圖。

一、芯片核心特性解析

SLG7MD47701采用單芯片集成架構，內含四個高壓大電流GPO（通用功率輸出）晶體管，支持全H橋或雙路半橋配置，可靈活應對不同類型的直流有刷電機控制需求。

主要性能參數如下：

最大RMS輸出電流：1.5A/通道，滿足中小型玩具電機負載需求；

工作電壓范圍：2.7V ~ 5.5V，兼容多種電池供電方案；

支持AIN1、AIN2方向控制與PWM調速輸入，實現精準電機驅動；

提供nSLEEP引腳控制休眠模式，顯著降低待機電流；

集成欠壓鎖定（UVLO）、過流保護（OCP）和熱關斷（TSD），提升系統可靠性；

封裝形式為緊湊型STQFN-20（3mm x 3mm），節省PCB空間；

符合RoHS與無鹵素標準，環保合規。

二、面向玩具電機的設計優勢

1. 小體積高集成，適合微型化設計

玩具產品對空間要求極為嚴格，SLG7MD47701將功率驅動與控制電路整合于單一芯片中，無需額外MOSFET或驅動器，極大簡化外圍電路，非常適合應用于手掌大小甚至更小的智能玩具中。

2. 低功耗運行，延長續航時間

內置低功耗休眠模式可通過nSLEEP引腳控制，在非工作狀態下自動進入節能狀態，有效減少電池消耗，特別適用于遙控車、跳舞娃娃等間歇性工作的電動玩具。

3. 多種控制方式，便于編程與調試

通過AIN1/AIN2控制電機方向，配合PWM信號調節轉速，工程師可以輕松實現正反轉、啟停、變速等多種功能，適配MCU或無線控制器進行遠程操控。

4. 安全可靠，適應復雜工況

玩具使用環境多變，尤其兒童操作時容易出現堵轉或短路情況。SLG7MD47701內置多重保護機制，確保在異常情況下及時切斷電源，防止損壞電機或燒毀IC。

三、典型應用場景推薦

遙控小車與電動模型：用于驅動輪轂電機或轉向舵機；

智能機器人玩具：控制多個關節或移動電機；

電動玩偶與互動玩具：實現頭部、手臂等部位的動作控制；

教育類STEM套件：作為教學實驗平臺中的基礎驅動模塊；

手持式震動反饋設備：如游戲手柄振動馬達控制。

四、硬件設計建議

在使用SLG7MD47701進行玩具電機控制系統設計時，建議注意以下幾點：

電源去耦處理：在VDD引腳附近加裝0.1μF陶瓷電容，抑制高頻噪聲；

散熱設計：盡管該芯片功耗較低，但在持續高負載下仍需預留足夠銅箔面積輔助散熱；

PWM頻率匹配：建議選擇在10kHz以上頻率運行，避免產生人耳可聽噪音；

EMI防護：合理布線，縮短功率回路路徑，降低電磁干擾風險。

五、SLG7MD47701原理圖及引腳圖

1、SLG7MD47701原理圖

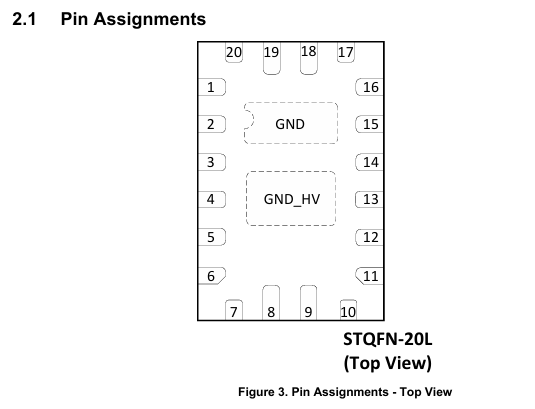

2、SLG7MD47701引腳圖

SLG7MD47701憑借其高集成度、低功耗、寬電壓范圍及多重保護機制，成為玩具電機控制領域的一款理想驅動IC。對于追求小型化、高性能與穩定性的玩具開發團隊而言，它不僅降低了設計難度，還提升了整體產品的市場競爭力。

如果你正在設計新一代智能電動玩具，不妨考慮將SLG7MD47701納入你的電機驅動選型清單。

深圳市中芯巨能電子有限公司是瑞薩電子代理商，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。如需SLG7MD47701產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
