隨著國產新能源汽車市場的持續爆發，整車電子電氣架構正加速向區域化、集中式演進。傳統分布式ECU逐步被整合為區域控制器的智能節點，對系統基礎芯片（SBC）提出了更高要求——不僅要滿足功能安全等級，還需具備高集成度、低功耗與靈活配置能力。

恩智浦推出的FS24 SBC芯片，正是針對這一趨勢打造的新一代車規級系統基礎芯片，專為滿足ASIL-B級功能安全需求而設計，適用于12V車載電源系統，并廣泛適配于區域控制器、車身域節點、UWB錨點、NFC門鎖等應用場景。代理銷售恩智浦旗下全系列IC電子元器件-中芯巨能為您介紹FS24 系列：技術參數詳解、功能框圖、應用領域及可選型號。

FS24 系列：技術參數詳解

FS24芯片架構與核心特性

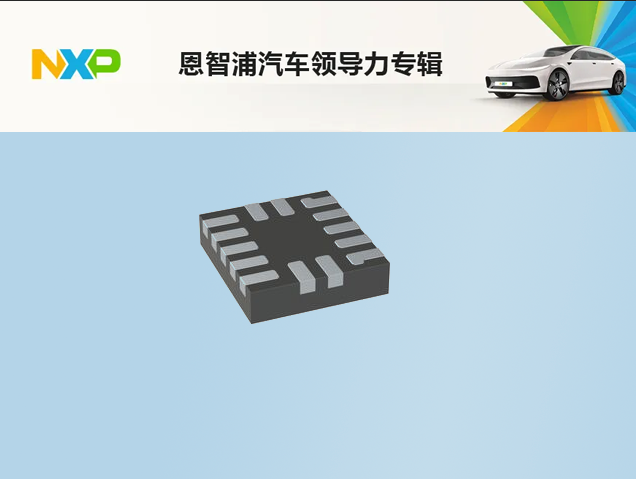

FS24采用5×5mm小型封裝，高度集成以下關鍵模塊：

兩路獨立電源輸出：

HVBUCK：最大持續電流400mA

LDO：輸出電流150mA

CAN FD物理層接口：支持高達5Mbps通信速率

看門狗定時器、LDT計時器

多路喚醒源與監控機制

其BOM物料少、PCB布局緊湊，顯著降低系統成本和空間占用，非常適合對體積和成本敏感的車載應用。

功能安全與可靠性保障

作為恩智浦第四代SBC產品線的一員，F(xiàn)S24從定義階段即嚴格遵循ISO 26262標準，實現了硬件級ASIL-B功能安全等級。該芯片配套提供完整的Safety文檔包，包括：

Safety Manual

FMEDA報告

功能安全評估文件

這些資料可幫助客戶順利通過第三方認證流程，確保整車系統的合規性。

此外，F(xiàn)S24在量產前已通過多項嚴苛測試，涵蓋：

高低溫壽命應力測試

ISO電池波形測試（如拋負載）

EMC系統級測試（ESD、BCI、CE、RE）

大量實驗室參數驗證

充分驗證了其在復雜車載環境下的長期穩定性與可靠性。

高集成度與靈活配置能力

FS24不僅集成了電源、CAN FD和監控功能，還提供了豐富的擴展選項：

支持3路高壓?jiǎn)拘演斎搿PI喚醒及定時喚醒

提供一路外部電源監控通道

內置HID標號引腳組合，支持9種硬件編號配置，便于UWB錨點等場景實現硬件一致性設計

支持OTP燒寫，客戶可根據項目需求定制配置參數，提升開發靈活性

這種“高集成 + 可配置”的設計理念，使其在區域控制器節點中具備極強的適應性和部署效率。

低功耗模式優化，適配多種無線應用

FS24支持兩種低功耗模式：

休眠模式（LPON）：HVBUCK切換至PFM模式，自身功耗僅40μA，仍保留看門狗和電源監測功能

睡眠模式（LPOFF）：功耗進一步降至35μA

結合多種喚醒方式（CAN、定時、外部高壓、SPI），F(xiàn)S24非常適配與UWB、藍牙、NFC等無線技術配合使用的低功耗場景，例如無鑰匙進入系統、數字鑰匙管理單元等。

FS24 系列功能框圖

FS24 系列應用領域

汽車電子

變速器與變速箱

智能汽車門禁系統

暖通空調(HVAC)

汽車先進外部照明

電泵

FS24 系列可選型號

MFS2400AVMA1ES

MFS2401AVBA0ES

MFS2401AVBA0ES

MFS2401AVBA1ES

MFS2401AVBA1ES

MFS2401AVMA0ES

MFS2401AVMA0ES

MFS2401AVMAFES

MFS2401AVMAFES
