在高頻LLC諧振轉換器設計中，同步整流（SR）控制是提升效率、降低損耗的關鍵環節。相比傳統PWM架構，LLC拓?fù)渚邆涮烊坏能涢_(kāi)關特性，使其更適合高頻運行。然而，其運行狀態更為復雜，尤其是在不同負載和開關頻率條件下，存在多種工作模式，對SR控制策略提出了更高要求。

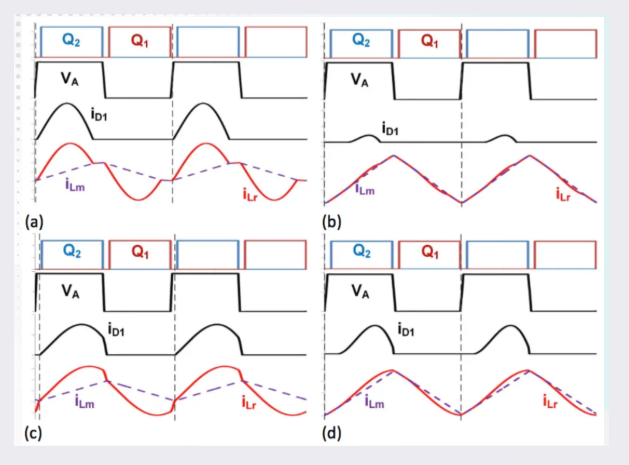

以典型的LLC串聯諧振轉換器（LLC-SRC）為例，在給定負載與開關頻率相對于諧振頻率的不同關系下，系統可能處于四種不同的工作狀態（圖1）。當fsw < fr時，整流二極管電流在主開關（Q1或Q2）關斷前即歸零。此時若采用MOSFET作為同步整流器，則必須控制其導通占空比小于50%，以防止反向電流回流，否則將引起循環電流增加，導致效率下降。

圖1

在重載條件下，fsw < fr時整流電流的導通時間約為0.5/fr。因此，一種簡單策略是將SR導通時間限制為略小于該值，并在輕載時關閉SR。但這種開環控制方式難以實現最優效率優化，尤其在動態負載變化較大的應用中表現不佳。

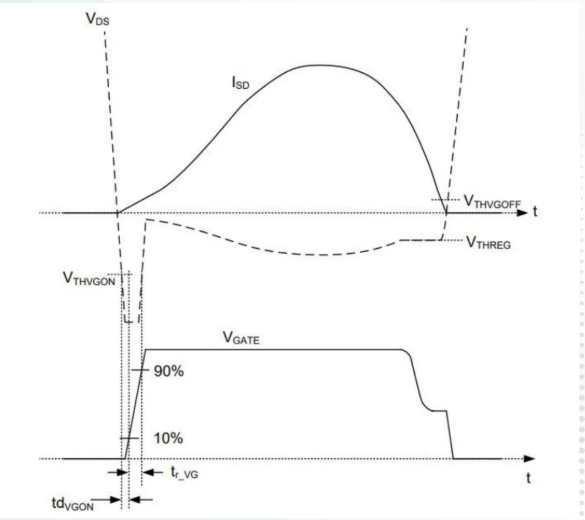

目前更主流且可靠的控制方法是基于MOSFET漏源電壓（VDS）檢測的同步整流方案（圖2）。該方法通過比較VDS與兩個設定閾值來決定SR的開通與關斷。一些先進的控制器（如TI UCC24624）還引入第三個閾值用于驅動比例柵極，從而實現快速關斷響應。盡管如此，由于VDS檢測依賴高精度電路，且通常受限于電壓等級（<200 V）和開關頻率上限（<400 kHz），該方法在高壓、高頻場景中存在局限性。如需UCC24624產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

圖2

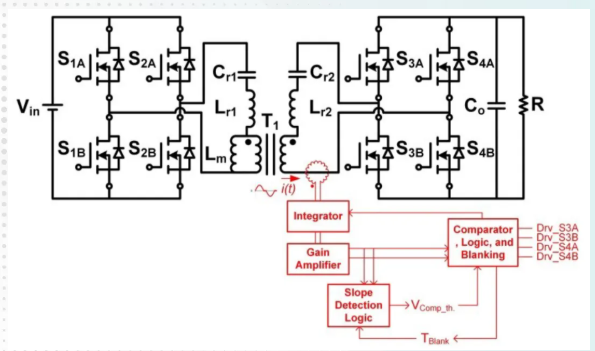

針對高頻LLC及CLLLC雙有源橋（DAB）等高階拓?fù)浣Y(jié)構，Rogowski線圈配合積分器和比較器構成了一種更具優勢的SR控制方案（圖3）。Rogowski線圈無磁芯結構，具有寬頻帶、無飽和特性，非常適合高頻電流檢測。其輸出電壓與原邊電流成導數關系，相位差90°。通過后級積分器處理，可還原出與原電流同相甚至超前的信號，從而提前預測電流過零點。

圖3

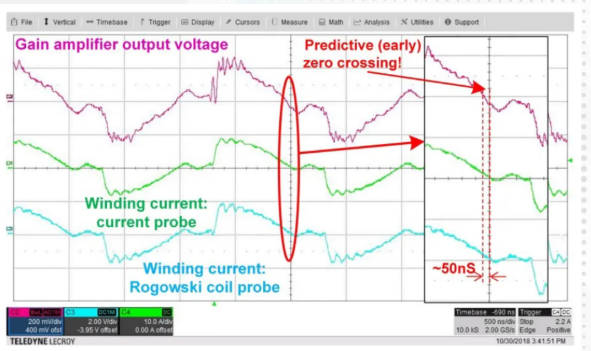

在實際控制邏輯中，積分器輸出經放大后與設定閾值比較，生成SR驅動信號。通過合理配置R1、R2、C1參數，可以調節積分器輸出的相位，使其提前于實際電流過零點，有效補償控制器與驅動器的傳播延遲（圖4）。此外，系統還可根據負載變化動態調整斜率檢測邏輯，進一步優化SR導通時間。

圖4

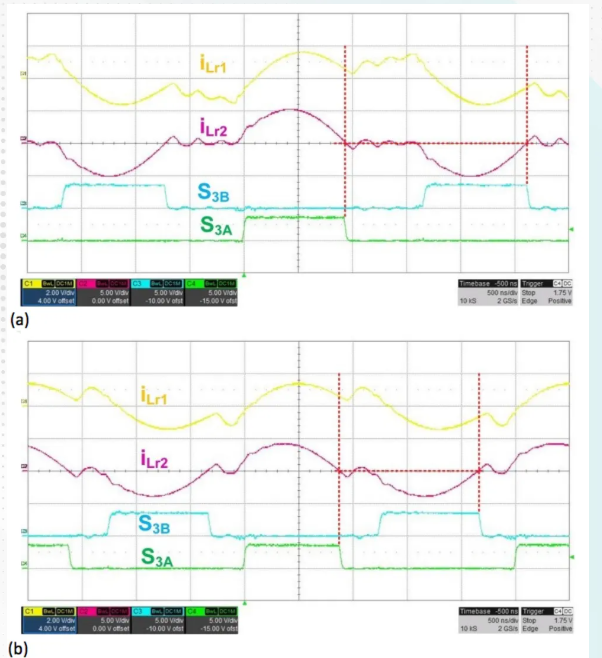

圖5展示了在fsw分別為300kHz與400kHz時，SR在理想電流過零點關斷的效果，驗證了該方法在高頻下的精確控制能力。相比于傳統VDS檢測方式，Rogowski線圈+積分器方案在兆赫級諧振轉換器中無頻率限制問題，具備更高的靈活性和適應性。

圖5
