在工業控制、精密測量和汽車電子等對精度要求嚴苛的應用中，基準電壓源作為系統“參考標準”，其性能直接影響整體系統的穩定性與準確性。近日，上海貝嶺正式發布第三代高精度基準電壓源產品線——BLR3XX系列，憑借其低溫漂、低噪聲、低功耗及高負載能力等優勢，為高精度模擬前端設計提供了全新解決方案。代理銷售上海貝嶺旗下全系列IC電子元器件-中芯巨能為您介紹BLR3XX系列：技術亮點、性能表現、引腳配置及應用領域。

技術亮點：專利架構加持，全面提升性能指標

BLR3XX系列采用上海貝嶺自主研發的專利核心結構，在提升輸出精度的同時優化了芯片內部熱管理機制，從而顯著提高了系統整體的穩定性與可靠性。該系列產品具備以下關鍵參數：

最大工作電流僅110μA

低壓差低至100mV

支持-40℃至+125℃寬溫范圍

輸出電壓可選，覆蓋多種應用場景

封裝形式兼容SOT23-3、SOT23-6、MSOP8

相比前代產品，BLR3XX系列不僅在功耗方面實現優化，輸出負載能力也提升至±25mA，使其更適用于需要較高驅動能力的精密電路。

性能表現：滿足高精度系統需求

低溫漂特性

以BLR325C為例，在全溫度范圍內（-40℃～+125℃）的溫度漂移僅為5ppm/℃，確保在復雜環境條件下仍能提供穩定可靠的參考電壓，適用于ADC/DAC外部基準、高精度儀表等應用。

高負載能力與調整率

BLR3XX系列最高可提供25mA拉電流和10mA灌電流，且在整個溫度范圍內的負載調整率最大為80ppm，充分滿足高負載場景下的精度要求。

極低噪聲

在0.1Hz～10Hz頻段內，BLR325C的輸出噪聲僅為15μVp-p，適用于高精度測試設備、醫療儀器等對噪聲敏感的系統。

超低功耗設計

BLR3XX系列在關斷模式下電流消耗低于10μA，工作模式下典型值為80μA，最大不超過110μA，非常適配電池供電或?qū)拿舾械膽?yīng)用場景。

多樣化封裝與引腳配置，靈活適配不同設計需求

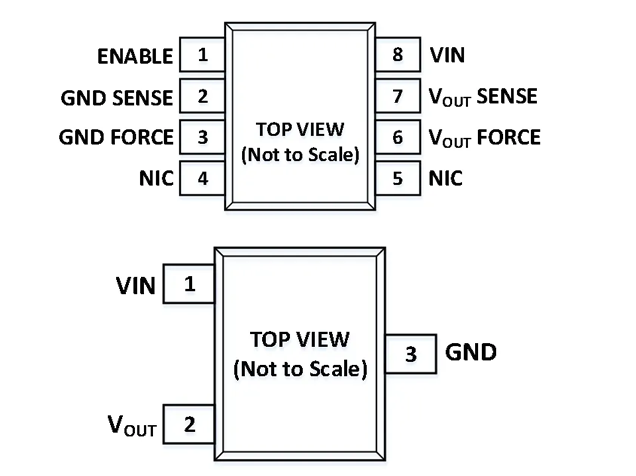

BLR3XX系列提供三種主流封裝形式：

SOT23-3

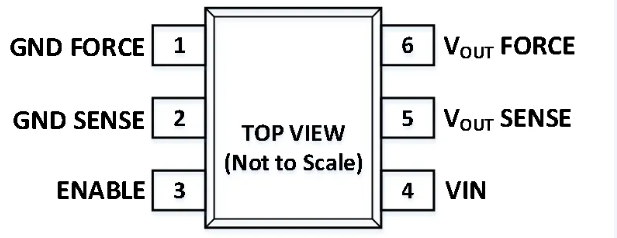

SOT23-6

MSOP8

每種封裝均提供多種輸出電壓版本，方便工程師根據具體應用進行快速選型與替換，同時保證PCB布局的靈活性。

應用方案解析：拓展使用邊界

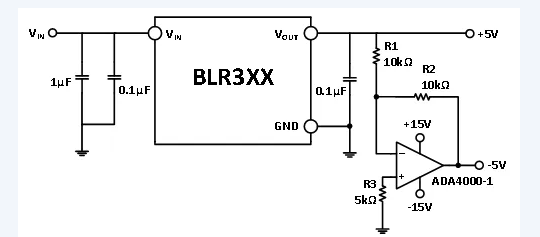

雙極性基準電壓生成

通過將BLR3XX連接至運算放大器反相輸入端，可以構建雙極性基準電壓源，適用于需要正負參考電壓的高精度數據采集系統。

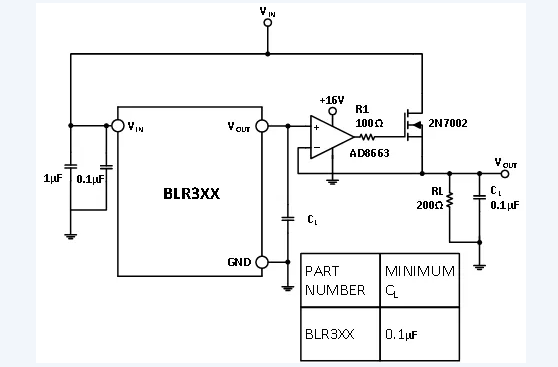

提升輸出電流能力

增強輸出電流參考電路

針對需要更高驅動能力的應用，可通過外圍電路擴展BLR3XX的輸出電流，而不影響其精度表現，適用于傳感器激勵、校準模塊等場景。

典型應用場景廣泛

BLR3XX系列因其優異的綜合性能，已廣泛應用于：

精密數據采集系統

高分辨率ADC/DAC參考源

工業儀器儀表

醫療診斷設備

汽車電池監控系統
