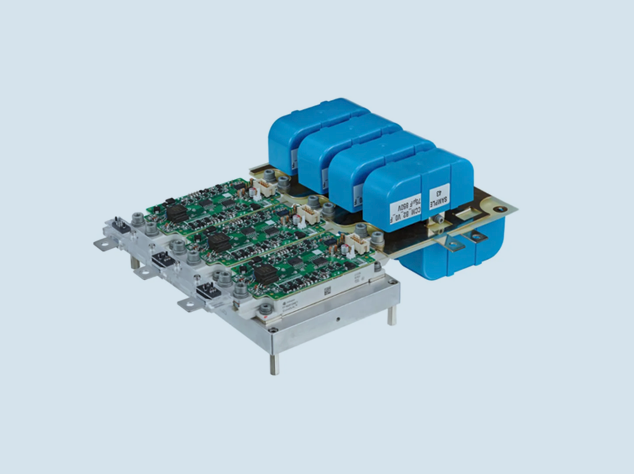

英飛凌REF-CAV250KMT7INV是一款專為800V eCAV牽引系統設計的250kW三相逆變器主驅功率單元，具備高性能和高可靠性。該產品集成了三個900A 1200V EconoDual? 3 IGBT7功率模塊、獨立柵極驅動器板（采用1ED3321MC12N EiceDRIVER?柵極驅動器和電流擴展電路）、TLE4973霍爾電流傳感器、專為模塊設計的水冷板以及直流母線電容。這款逆變器不僅適用于電動巴士、電動貨車、電動工程車和電動農用車等多種應用領域，還提供了先進的熱管理和緊湊的設計。

關鍵組件與技術特點

關鍵器件

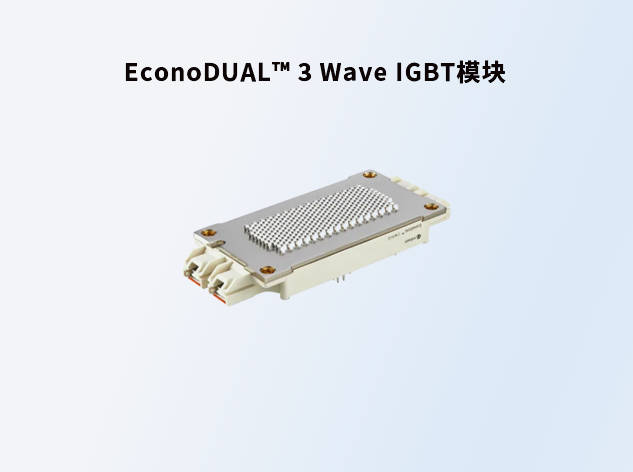

FF900R12ME7：這是900A/1200V TRENCHSTOP? IGBT7技術的EconoDUAL? 3半橋功率模塊，具備卓越的導通和開關性能。

1ED3321MC12N：這款隔離型EiceDRIVER?柵極驅動器帶有DESAT保護和電流擴展功能，確保了系統的可靠性和安全性。

TLE4973：安裝在逆變器輸出母線上的霍爾電流傳感器，提供精確的電流測量，支持XENSIV?隔離測量相電流。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

產品特點

REF-CAV250KMT7INV采用了先進的技術和設計，以實現高效能和高可靠性。其主要特點包括：

使用900A/1200V TRENCHSTOP? IGBT7技術的EconoDUAL? 3半橋功率模塊，具備出色的導通和開關特性。

帶有DESAT保護的隔離型EiceDRIVER?柵極驅動器，確保了系統的安全運行，并提升了整體可靠性。

安裝在逆變器輸出母線上的TLE4973霍爾電流傳感器，能夠提供精確的電流測量，支持隔離測量相電流。

配備隔離式NTC模塊溫度測量功能，確保系統在各種工作條件下的穩定性。

專為EconoDUAL? 3模塊設計的水冷板，實現了高效的散熱管理，保證了系統的長期穩定運行。

應用價值與競爭優勢

應用價值

通過REF-CAV250KMT7INV提供的系統解決方案，用戶可以快速進入市場，并在實際應用環境中輕松評估EconoDUAL? 3模塊的性能。此外，該產品還帶來了以下優勢：

先進的熱管理理念，確保系統在高負荷下也能保持穩定運行。

匹配的直流母線設計，進一步提升了系統的效率和可靠性。

競爭優勢

REF-CAV250KMT7INV在多個方面展現出顯著的競爭優勢：

設計非常緊湊，僅需三個EconoDUAL? 3模塊即可實現250kW輸出功率，功率密度約為28kW/L。

避免了IGBT模塊并聯帶來的復雜性和潛在問題。

采用標準EconoDUAL? 3模塊化設計方法，便于維護和升級。

模塊可擴展至900A電流，滿足不同應用場景的需求。

提供可擴展的柵極驅動和電流傳感器產品組合，增加了系統的靈活性和適應性。

應用領域

REF-CAV250KMT7INV廣泛應用于多種電動車輛和設備中，包括但不限于：

電動巴士：適用于城市公共交通系統，提升運營效率和環保水平。

電動貨車：用于物流配送行業，降低運營成本并減少碳排放。

電動工程車：適用于建筑工地等場景，提高工作效率和安全性。

電動農用車：助力農業現代化，推動綠色農業生產方式的發展。

結語

REF-CAV250KMT7INV憑借其先進的技術和緊湊的設計，成為800V eCAV牽引系統的理想選擇。它不僅提供了強大的性能和可靠性，還在熱管理、模塊化設計等方面展現出顯著的優勢。無論是電動巴士、電動貨車、電動工程車還是電動農用車，REF-CAV250KMT7INV都能為其帶來高效、可靠的電力驅動解決方案。未來，隨著技術的不斷進步，這款逆變器將在更多領域發揮重要作用，推動行業的智能化和綠色發展。
