SD2057是晶華微一款專為實現HART（Highway Addressable Remote Transducer）協議而設計的CMOS單片調制解調器芯片，廣泛應用于支持HART協議的現場儀表和控制器中。代理銷售晶華微旗下全系列IC電子元器件-中芯巨能將詳細介紹SD2057的技術參數、特點及其在實際應用中的優勢。

技術參數與功能特性

SD2057集成了所有必要的濾波、信號檢測、調制、解調及HART信號波形整形等功能，因此只需少量外圍無源元件即可滿足HART物理層規范的功能要求。該芯片使用相位連續的頻移鍵控（FSK）技術，傳輸速率為1200位/秒，并采用半雙工通信模式，完全符合HART協議的物理層要求。

電源電流與功耗

在5.5V電壓及外部3.6864MHz時鐘條件下，SD2057調制模式下的最大電源電流僅為112μA，這使得它非常適合低功耗環路供電型應用。其工作電壓范圍為2.7V至5.5V，確保了在不同應用場景下的穩定性和可靠性。此外，SD2057的工作溫度范圍為-55℃到+125℃，適用于各種嚴苛環境條件。

SD2057封裝與尺寸

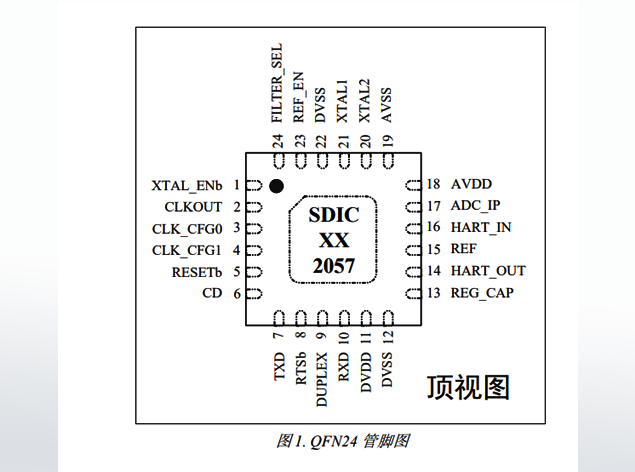

SD2057采用4mm x 4mm的QFN封裝，這種緊湊的設計不僅節省了電路板空間，還簡化了布線和散熱管理。對于主機和從機配置下的低功耗環路供電型應用來說，這一特性尤為重要。同時，該芯片滿足RoHS環保要求，符合現代電子產品的綠色標準。

芯片特點與優勢

符合多種標準

SD2057不僅符合HART通信協議的物理層要求，還符合Bell202標準載波頻率（1200Hz和2200Hz），這使得它能夠兼容現有的許多工業通信系統。內部集成的接收濾波器進一步減少了所需的外部元件數量，簡化了設計過程并降低了成本。

高度集成的功能模塊

SD2057內置了接收濾波器、信號檢測器、調制解調器以及HART波形整形輸出等功能模塊。特別是其HART波形整形輸出具有額外驅動能力，確保了信號傳輸?shù)姆€(wěn)定性和可靠性。此外，芯片提供了UART接口，便于與其他微控制器或處理器進行通信。

低功耗與高可靠性

SD2057的最大功耗在調制模式下僅為112μA，這使得它非常適合需要長時間運行且對功耗敏感的應用場景，如遠程傳感器網絡、工業自動化設備等。其寬廣的工作電壓范圍和寬溫工作能力確保了在各種環境下都能穩定運行。

實際應用案例

在工業自動化領域，SD2057被廣泛應用于現場儀表和控制器之間的通信。例如，在工廠自動化系統中，多個傳感器節點通過HART協議與中央控制系統進行數據交換。SD2057的小尺寸和低功耗特性使其成為這些分布式系統的理想選擇。

SD2057也適用于遠程監控應用，如智能電網、環境監測站等。在這些應用中，設備通常需要長時間運行，并且可能處于難以維護的位置。SD2057的低功耗和高可靠性保證了設備的長期穩定運行，減少了維護成本。

在醫療設備中，SD2057同樣表現出色。例如，在一些便攜式醫療設備中，由于電池壽命的限制，對功耗的要求非常高。SD2057的低功耗特性使其能夠在不影響性能的前提下，延長設備的使用時間。

設計與開發建議

對于希望使用SD2057進行產品開發的工程師，以下幾點建議可能會有所幫助：

硬件設計：由于SD2057所需的外部元件非常少，設計時應特別注意PCB布局，以確保信號完整性。特別是在高頻信號處理部分，應盡量減少走線長度和干擾。

軟件開發：SD2057提供了UART接口，便于與微控制器或處理器進行通信。開發者可以利用現有的HART協議棧進行二次開發，快速實現所需功能。

調試與測試：在開發過程中，建議使用專業的調試工具對SD2057進行詳細測試，確保其在各種工作條件下的穩定性和可靠性。

SD2057作為一款專為HART協議設計的CMOS單片調制解調器芯片，憑借其高度集成的功能模塊、低功耗特性、緊湊的封裝形式以及廣泛的適用性，成為眾多工業通信應用的理想選擇。無論是工業自動化、遠程監控還是醫療設備等領域，SD2057都能提供穩定可靠的通信解決方案。如需SD2057產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
