對于專注于電動汽車 (EV) 的工程師來說，解決“里程焦慮”至關重要。由內燃機 (ICE) 車輛的續航里程和加油體驗決定，消費者的期望很難改變。電池容量是考慮因素之一。隨著設計人員努力通過擴大儲能容量和逐步提高效率來優化范圍，它的尺寸和電壓都在增加。車輛電子設備（尤其是線束）的尺寸和重量也是優化的目標。這些因素對每次充電的車輛行駛里程有重大影響；然而，它們是一把雙刃劍。電池越大，充電時間越長；在越野旅行中在充電站停車 4 小時是不可能的。

更高的直流母線電壓需要采用不同的能量轉換技術；車輛模塊必須展現出符合 ISO 26262 標準的安全且可靠的尖端性能。此外，某些關鍵性能指標 (KPI) 目標，例如提高能量密度 (kW/l) 和比功率 (kW/kg)，使得 OBC 等系統的設計更具挑戰性。

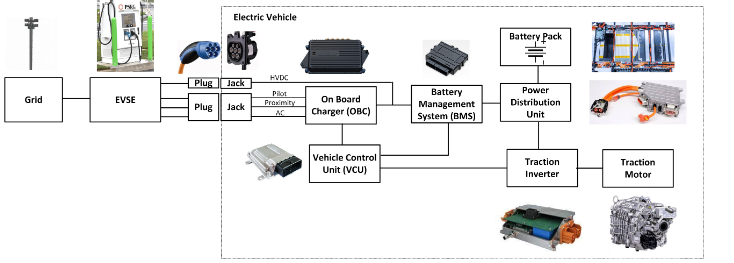

圖 1：OBC 是電動汽車能源價值鏈的關鍵部分。

OBC架構

車載充電器 (OBC) 是能源“價值鏈”的關鍵部分（圖 1）。電池的大小決定了OBC的輸出功率額定值；其主要作用是將電網的能量轉換成電池管理系統（BMS）用來給電池組充電的直流電。OBC 必須在遵守嚴格的排放要求并滿足其 KPI 的同時做到這一點。

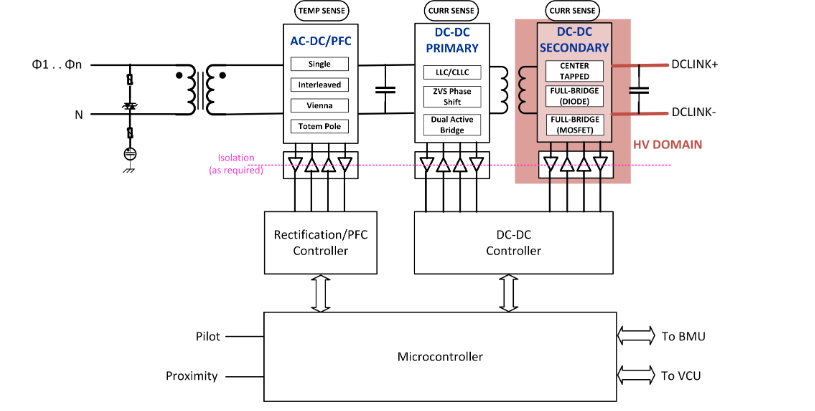

圖 2：電源設計人員在電動汽車中采用不同的 OBC 架構

設計人員采用不同的架構來實現他們的目標（圖 2）。他們根據多個目標來選擇方法，包括輸入功率的性質（相數）、成本/效率目標，以及設計是否需要支持車輛到電網 (V2G) 能量傳輸（需要雙向架構） 。另一方面，模塊體積和重量很大程度上取決于電容器、電感器和變壓器等分立元件（圖 3）。這些組件限制了能量密度性能。

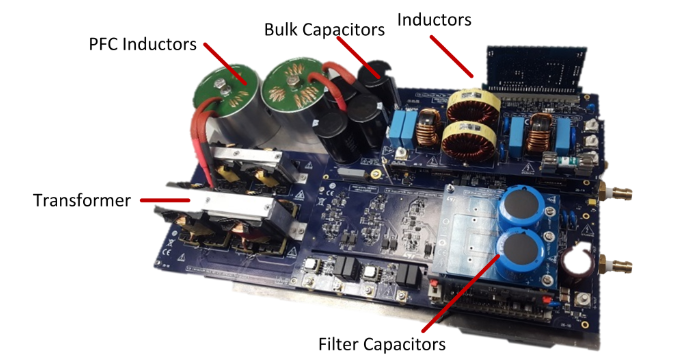

圖 3：以上示例顯示了基于 SiC 的 OBC 參考設計

800V 或更高電壓的電動汽車中更高電壓的出現推動了寬帶隙 (WBG) 半導體技術在能量轉換應用中的使用；尤其是那些連接到直流母線的設備，包括 OBC、BMS 和牽引逆變器。對于 OBC，碳化硅 (SiC) 或氮化鎵 (GaN) 正在成為支持更高電壓和額定功率的首選技術。

SiC 非常理想，因?yàn)樗С衷诜浅８叩碾妷汉蜏囟认赂咝н\(yùn)行。它還降低了成本和尺寸，因?yàn)樗枰w積較小且便宜的冷卻裝置。SiC 和 GaN 支持比硅更高的開關頻率，并且當與更快的控制環相結合時，WBG 器件可以顯著縮小圖 3 中所示分立元件的空間要求。接下來，具有增強數字控制功能的先進微控制器架構可支持更快的開關和控制環路，從而提供有助于實現能量密度和成本等設計目標的集成水平。

傳統MCU的缺點

當然，電動汽車系統提出了獨特的挑戰，必須通過量身定制的解決方案來解決。這在微控制器的選擇上是顯而易見的。傳統的汽車 MCU（例如專為 ICE 車輛動力系統設計的 MCU）并不是為支持電氣化設計要求所需的基本數字、模擬和系統級功能而設計的。例如，大多數傳統汽車 MCU 無法支持高開關頻率，無法獲得 WBG 技術的優勢。

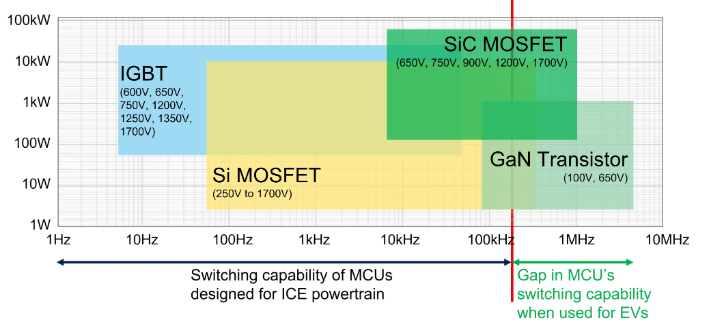

圖 4：傳統的 MCU 并非旨在支持 WBG 晶體管的更高開關頻率。

許多傳統汽車 MCU 支持低于 150 kHz 的 PWM 開關頻率，但缺乏 PWM 分辨率，無法利用 OBC 中關鍵的 WBG 技術來實現功率因數校正 (PFC) 和 DC-DC 轉換器級。例如，一些 200 MHz MCU 為定時器/PWM 提供低至 80 MHz 的輸入時鐘。在這種情況下，如果所需的 PWM 頻率為 150 kHz，則 MCU 將僅支持 9 位 PWM 分辨率。

對于 OBC，此功能不適合基于硅 MOSFET 的實現，更不用說 WBG 器件了。雖然圖 4 強調了開關頻率的重要性，但 PWM 分辨率也是一個重要方面，因?yàn)樗诤艽蟪潭壬蠜Q定了根據模數轉換器 (ADC) 測量的輸入?yún)?shù)激活/停用開關的時序。

為了充分發揮 SiC/GaN 器件的潛力，設計必須優化控制環路。這需要具有高分辨率的更快 PWM、精確的死區時間控制、更快的 ADC 和更快的計算以減少控制環路時序。此外，ADC 采樣應與 PWM 輸出控制同步。因此，MCU 的功能對 OBC 重量、占地面積和成本有重大影響。圖 5 顯示了使用傳統 MCU 的 OBC 的高級框圖。該系統采用外部 DSP 進行控制環路，并采用外部比較器進行保護。

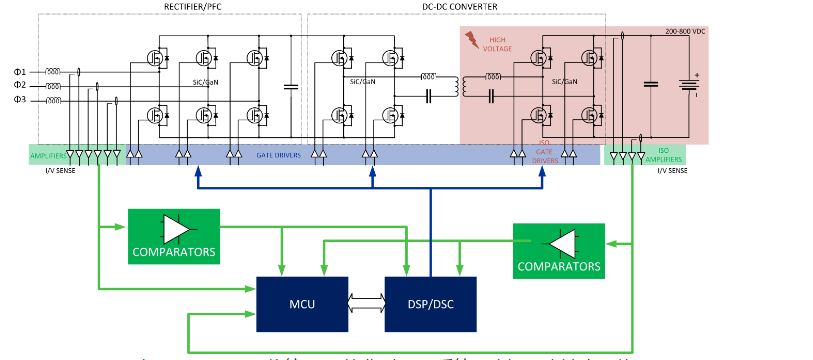

圖 5：框圖顯示了使用傳統 MCU 的典型 OBC 系統

在典型的 PFC 或 DC-DC 控制環路中，MCU 測量電壓和電流。接下來，MCU 和 DSP 對這些測量值運行算法，然后控制 PWM 的占空比。控制環路時序取決于：

• 電壓/電流采樣率

• 計算吞吐量

• 反應時間

控制/監控 OBC 中的電壓/電流需要高 ADC 采樣率以及通過數學加速器增強的良好 CPU 吞吐量 (DMIPS)。這些決定了算法的執行時間。PWM 通道的數量和相關分辨率決定了輸出控制的速度和精度以及器件中轉換器級的集成水平。例如，采用并聯輸出級來提高輸出功率；這種配置需要同時對兩級進行電流和電壓采樣。這需要四個 ADC 實例；因此，不僅通道數量很重要，實例數量也很重要。

雖然硅 MOSFET 需要更長的死區時間才能最大限度地減少開關損耗，但 SiC/GaN 可以縮短死區時間。短死區時間增加了一個周期內可以從輸入傳輸?shù)捷敵龅墓β省４蠖鄶?shù)傳統 MCU 無法支持這些短的死區時間。

OBC 必須包括針對過流、過壓和過熱情況的保護。通常，模擬比較器用于檢測這些故障并盡快控制輸出以避免損壞。這些比較器需要非常快的響應時間。不是專門為這些應用構建的 MCU 可能沒有比較器，或者響應時間太長，導致它們不適合在 OBC 中實施保護。即使使用外部比較器來實現保護機制，它們也需要數模轉換器 (DAC) 來生成參考，并且大多數 MCU 通常沒有任何或足夠的外部 DAC。此外，使用外部比較器會增加解決方案的占地面積和成本。

超越控制循環機制

除了控制環路和保護機制之外，還應仔細檢查其他方面。

• 無線 (OTA) 固件升級支持

• 功能安全（ISO 26262）

• 安全

汽車設計周期正在加快，原始設備制造商必須不斷提供新功能以跟上競爭的步伐；因此，車輛正在變得“軟件定義”。這使得固件支持的功能能夠貨幣化。這些方面都需要售后固件升級的支持；因此，MCU必須支持OTA更新。

汽車設計還需要功能安全。盡管每個 OBC 的設計要求可能有所不同，但在大多數情況下，系統必須支持 ASIL-B 到 ASIL-D。并非所有 MCU 都支持鎖步內核，而其他 MCU 則禁止使用獨立執行。設計人員能夠選擇內核的鎖步或獨立執行，從而提供了更大的靈活性來支持各種安全完整性級別。這使得設計能夠針對成本和可擴展性進行優化。

而且，對于聯網汽車來說，網絡攻擊的風險更大。因此，OBC 可能需要 Evita Lite 或 Evita Medium 安全性來應對此類威脅。這種安全性對于連接到電網的車輛尤其重要。

為了促進電氣化，一些 MCU 供應商提供了滿足這些新要求的設備。Stellar E1 (SR5E1)就是一個例子，它將標準 MCU 和 DSP 功能集成到單個設備中，為 OBC 提供單芯片解決方案。圖 6 顯示了 OBC 實現的高級框圖。

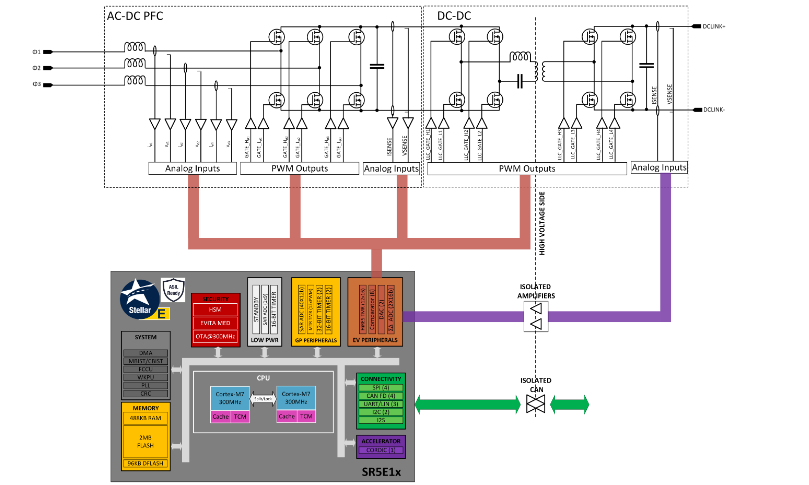

圖 6：高級框圖顯示了使用 Stellar E1 MCU 的三相雙向 OBC

Stellar E1 是一款符合 AEC-Q100 標準的 MCU，包含 2 個 Arm Cortex-M7 內核，因此在雙向 OBC 實現中，一個內核可用于 PFC 環路，另一個內核可用于 DC-DC 級。為了支持快速控制循環，Stellar E1 包含一個 CORDIC 數學加速器。該 MCU 包含 12 個分辨率為 104 ps 的高分辨率定時器，支持大于 1 MHz 的 PWM 開關頻率以及精確的死區時間控制。高分辨率定時器與快速計算能力相結合，取代了外部 DSP。

這些器件還包括片上快速比較器以實現保護。此外，它們還提供 2.5 MSPS 12 位 SAR ADC，在雙模式下提供高達 5 MSPS，可提升控制環路性能。設備中的兩個 MCU 內核可以獨立運行（對于 ASIL-B 系統），或者如果需要更高的安全性，可以以鎖步模式運行。

Stellar E1 微控制器實現 A/B 交換 OTA 固件升級，促進現場升級。此外，硬件安全模塊 (HSM) 子系統提供高達 EVITA 中等的安全性來管理網絡安全。

專用MCU

更高的開關頻率可提高 OBC 的功率密度，從而減輕重量、空間和成本。專為 OBC 定制的 MCU 無需外部 DSP/DSC，并包含能夠高速切換和診斷的外設。OBC 需要快速控制回路，涉及復雜的計算和通過各種傳感器的緊密耦合反饋；因此，數學加速器和快速 ADC 至關重要。

經常需要的其他功能包括高速比較器以及對固件升級、安全性和安保的支持。在這里，Stellar E1 等專門為電動汽車打造的 MCU 可以解決 OBC 系統設計的關鍵痛點。如果您需要采購意法半導體 MCU產品，請聯系我們，客服微信：13310830171。
