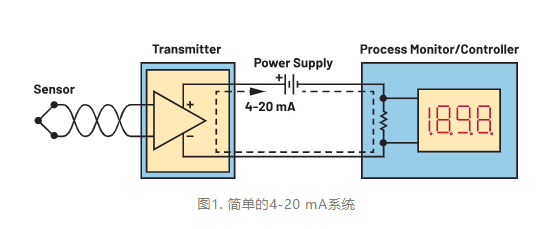

在工業自動化系統中，4-20 mA電流環因其抗干擾能力強、傳輸距離遠等優勢，長期以來被廣泛應用于模擬信號傳輸場景。標準的4-20 mA系統通過電流表示傳感器的測量范圍，其中4 mA代表零點輸出，20 mA對應滿量程值。圖1展示了一個典型的4-20 mA系統結構：傳感器將物理量轉化為電壓信號，再由變送器轉換為成比例電流，最終由遠程接收端還原為電壓進行處理。

圖1

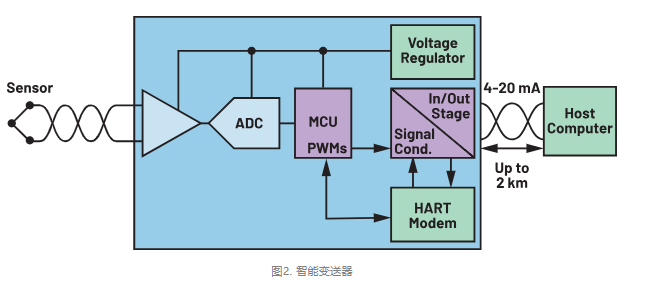

隨著工業現場對精度和智能化要求的提升，傳統模擬變送器逐漸被具備數字處理能力的“智能變送器”所取代（見圖2）。現代智能變送器通常集成微控制器和ADC/DAC模塊，可實現增益與偏移校正、非線性補償、數字濾波等功能。這類設備通過軟件算法對原始信號進行優化處理后，再以標準電流形式輸出，從而顯著提升測量精度與系統穩定性。

圖2

為了應對異常工況，符合NAMUR NE43規范的智能儀表還支持超限報警功能。當檢測到過程變量超出正常范圍時，輸出電流可自動調整至20.5 mA或3.9 mA以上，用于指示高/低越限狀態。此外，在發生內部故障時（如傳感器損壞或斷線），系統可通過設置輸出3.6 mA或21.0 mA來觸發相應的故障安全機制。

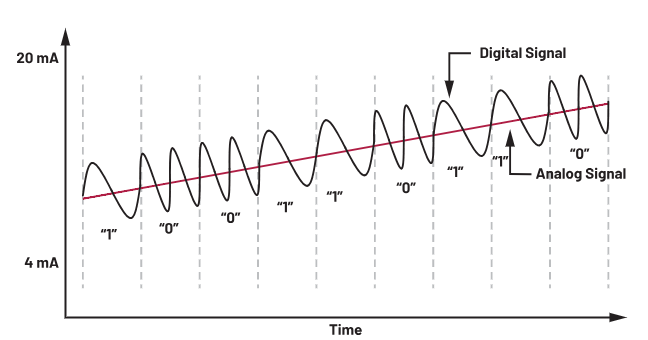

近年來，4-20 mA模擬信號與數字通信協議的融合成為一大趨勢。HART（Highway Addressable Remote Transducer）協議作為主流解決方案之一，采用頻移鍵控（FSK）方式在4-20 mA直流信號上疊加1200 Hz（邏輯1）和2200 Hz（邏輯0）的交流信號（見圖3），實現模擬與數字信息并行傳輸。該技術無需額外布線即可完成參數配置、診斷數據讀取等操作，極大提升了現場設備的可維護性。

圖3

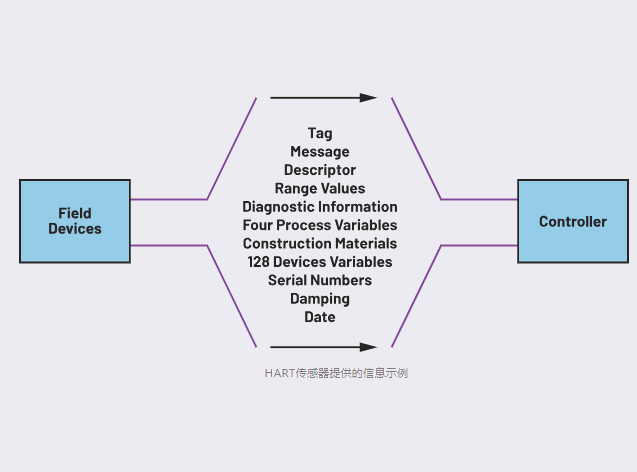

HART協議定義了三類命令集（如圖4所示）：通用命令確保所有設備基礎功能兼容；常規命令覆蓋常用操作如自校準和多變量采集；特定命令則允許廠商擴展個性化功能。每個HART設備擁有唯一的38位地址，包含制造商ID、設備類型碼和序列號，保障了網絡中多個節點的可靠識別與通信。

\

圖4

4-20 mA傳感器系統從最初的純模擬架構逐步演進為集傳感、處理、通信于一體的智能平臺。未來，隨著工業物聯網（IIoT）與邊緣計算的發展，此類系統將在實時性、安全性與互操作性方面持續優化，為智能制造提供堅實的數據采集基礎。
