在現代汽車電子系統中，輪速傳感器扮演著至關重要的角色，它們不僅支持車輛電子穩定程序(ESP/ESC)、防抱死制動系統(ABS)等功能，還對電動轉向助力系統(EPS)、車輛動態控制系統(VDC)等有著不可或缺的意義。針對這一需求，帝奧微推出了具有ASIL B安全等級的振動抑制型霍爾輪速傳感器DIA9701系列，為汽車應用提供了高性能、高可靠性的解決方案。代理銷售帝奧微旗下全系列IC電子元器件-中芯巨能為您介紹DIA9701系列：產品優勢、應用領域、功能框圖及應用框圖。

DIA9701系列產品優勢

技術特性與優勢

DIA9701系列采用了高壓BCD工藝，集成了全面的診斷和保護功能。其內部結構包括三個高靈敏度全差分設計的低失調四旋轉正交霍爾板、高精度DDA運放、CDS斬波穩定精密放大器等關鍵組件。這些元件共同作用，確保了DIA9701在寬溫度范圍內(-40℃至160℃)的穩定性和可靠性，滿足AEC-Q100 Grade 0標準。此外，該系列芯片具備廣泛的供電電壓范圍（4.5V~24V），并能承受高達30V的過壓情況，增強了供電魯棒性。

高級算法與性能優化

為了提高信號檢測的準確性和穩定性，DIA9701引入了創新的高級對稱數字架構，通過使用先進的算法，能夠在動態氣隙干擾期間保持良好的俯仰精度。同時，它實現了徑向和軸向上的振動檢測及抑制，顯著提升了復雜路況下鐵磁性齒輪和磁性極輪旋轉速度方向探測的可靠性。特別值得注意的是，改進的氣隙/抖動性能使得jitter抖動小于0.7%，極大提高了測量精度。

靈活的應用場景與選型自由

考慮到不同應用場景的需求，DIA9701系列提供了多種子型號，涵蓋了不同的輸出協議、正反方向定義以及集成濾波電容的選擇。這使得工程師可以根據具體項目要求輕松選擇合適的型號，如需進行純速度檢測、速度與方向檢測或進一步的速度、方向與氣隙監測。此外，該系列支持客戶定制化配置，例如靈敏度調整、過零閾值設定等，極大地增加了設計靈活性。

加強的安全與防護措施

除了卓越的技術指標外，DIA9701還擁有強大的安全特性。它符合ISO26262:2018 ASIL B(D)標準，并獲得了萊茵TüV認證，適用于開發達到ASIL D級別的系統。內置的各種保護機制，如過壓保護(OVP)、欠壓鎖定(UVLO)、反向短路保護等，進一步保障了系統的穩定運行。再加上優秀的ESD保護能力和加強型EMC性能，使得DIA9701成為應對惡劣電磁環境的理想之選。

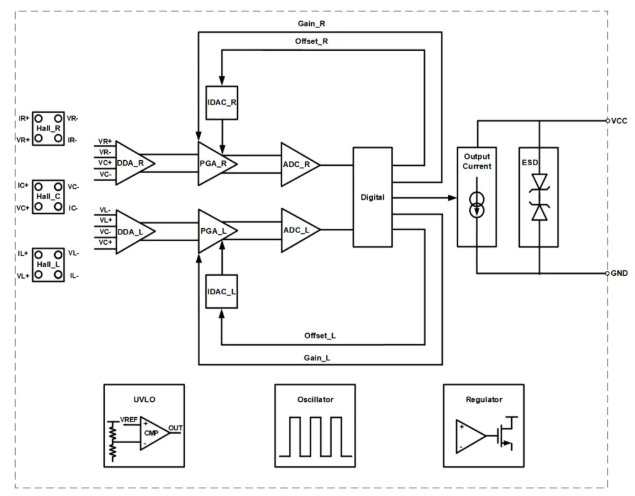

DIA9701系列功能框圖

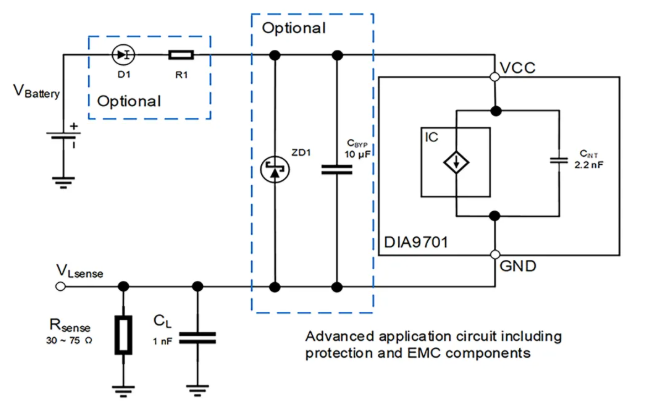

DIA9701系列應用框圖

如需DIA9701系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
