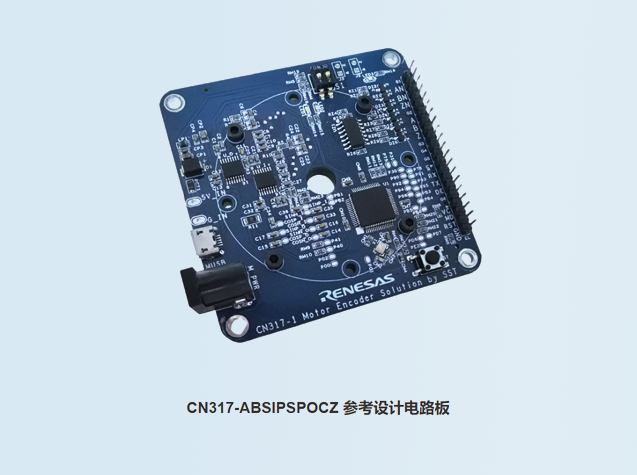

瑞薩電子推出的CN317-ABSIPSPOCZ參考設計，是一款面向旋轉編碼器應用的高性價比、高抗干擾型絕對位置檢測解決方案。該設計采用兩個IPS2200電感式位置傳感器（Inductive Position Sensor, IPS）與RX24T 32位微控制器相結合的方式，實現了對旋轉角度的精確測量，并具備良好的環境適應性和系統集成靈活性。瑞薩電子代理商-中芯巨能為您介紹該參考設計工作原理及技術亮點。

系統架構與工作原理

該參考設計的核心由兩部分組成：IPS2200電感式位置傳感器和RX24T微控制器。IPS2200是一種非接觸式的電感傳感芯片，能夠輸出差分正弦和余弦信號，反映目標物體的相對或絕對位置變化。在CN317-ABSIPSPOCZ中，兩個IPS2200以正交方式布置，用于感應旋轉軸的不同角度位置。

RX24T作為主控單元，負責采集并處理來自IPS2200的模擬信號。其內置浮點運算單元（FPU），可高效執行反正切計算，將正弦/余弦比值轉換為實際的角度值，從而獲得絕對位置信息。此外，RX24T還支持PWM輸出，可用于驅動電機實現閉環控制，適用于需要雙向調節的應用場景。

深圳市中芯巨能電子有限公司是瑞薩電子代理商，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。如需IPS2200和RX24T產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

性能優勢與技術亮點

高精度測量能力

通過雙通道IPS2200配合RX24T的高精度ADC，系統可實現對旋轉角度的精確采樣。誤差分析模塊可實時監測輸出數據偏差，確保測量結果的穩定性與重復性。

強抗干擾特性

電感式傳感技術本身具有優異的雜散磁場免疫能力，特別適合存在強電磁干擾的工業或汽車環境。該設計完全不受外部磁場影響，提升了系統的可靠性和長期穩定性。

輕薄靈活的設計結構

相較于傳統光學或磁性編碼器，CN317-ABSIPSPOCZ采用了PCB線圈與貼片傳感器的組合，整體尺寸更小、厚度更薄，便于嵌入空間受限的設備中，同時保持了較高的分辨率與動態響應性能。

多功能輸出支持

設計不僅提供絕對位置信息，還可同步輸出速度、方向及分辨率等關鍵參數，滿足多種控制需求。

低成本、易集成

RX24T集成了浮點運算、PWM控制、高速ADC等功能模塊，降低了對外部元件的依賴，簡化了硬件設計。同時，該方案無需復雜的校準流程，有助于縮短開發周期。

應用建議與配套器件

CN317-ABSIPSPOCZ適用于機器人關節控制、伺服電機反饋、工業自動化設備、電動工具以及汽車踏板位置檢測等場合。推薦搭配RAA214250線性穩壓器（20V輸入、500mA輸出）為系統供電，以確保穩定的電源供應。
