SGM8610-2（雙通道）和SGM8610-4（四通道）是國產品牌圣邦微電子（SGMICRO）低噪聲軌到軌輸入/輸出運算放大器，該系列產品在低功耗、動態性能與封裝尺寸方面表現突出，適用于電池供電設備、便攜式儀器、傳感器接口、有源濾波器及醫療電子等對精度和能效均有要求的應用場景。圣邦微電子代理商、原廠貨源 - 深圳市中芯巨能電子有限公司為您介紹SGM8610-2和SGM8610-4系列：產品特點及優勢。

SGM8610系列關鍵詞參數

低噪聲：1kHz 時為 34nV/√Hz

低輸入失調電壓：1.8mV（最大值）

超低輸入偏置電流：5pA（典型值）

單位增益穩定

增益帶寬積：8.5MHz

高輸出電流：32mA（典型值）

軌到軌輸入和輸出

電源電壓范圍：2.5V 至 5.5V

低靜態電流：1.8mA（典型值）

-40℃ 至 +125℃ 工作溫度范圍

提供綠色 UTDFN-2×2-8BL 和 SOIC-8 封裝

SGM8610系列應用優勢

高性能參數滿足多樣化設計需求

SGM8610系列為單位增益穩定型運放，具備8.5MHz增益帶寬積和4.8V/μs壓擺率，可支持中高速信號調理任務。其工作電壓范圍寬泛，支持2.5V至5.5V單電源或±1.25V至±2.75V雙電源供電模式，適應多種系統架構。在靜態電流方面，每個通道僅消耗0.9mA典型電流，有助于延長電池續航時間，非常適合低功耗應用場景。

該系列器件的輸入偏置電流極低，典型值僅為±5pA，大幅減少了因輸入漏電流導致的誤差，提升了測量精度。同時，其軌到軌輸入/輸出結構充分利用供電電壓范圍，擴展了有效信號處理窗口，適合用于高分辨率信號鏈路中的前置或后級放大。

內部特性與保護機制提升系統穩定性

SGM8610系列集成了多項增強型模擬特性，包括高精度匹配的內部電路設計和低噪聲密度（<?30nV/√Hz），確保信號保真度。此外，器件內置熱關斷與過載保護功能，增強了在復雜工況下的運行可靠性。

小型化封裝適配高密度PCB布局

為了滿足現代電子設備小型化趨勢，SGM8610-2提供UTDFN-2×2-8BL和SOIC-8兩種封裝選項，而SGM8610-4則采用SOIC-14和TSSOP-14封裝，均符合RoHS環保標準。緊湊的封裝形式不僅節省空間，也便于集成于便攜式設備或高密度嵌入式系統中。

該系列器件的工作溫度范圍覆蓋-40℃至+125℃，可勝任工業現場、車載及醫療等嚴苛環境下的長期穩定運行。

SGM8610系列應用領域

憑借其優異的性能組合，SGM8610-2/4特別適用于以下典型應用：

電池供電便攜設備中的低噪聲信號采集；

醫療監測設備前端信號調理；

高精度傳感器接口放大；

有源濾波器、音頻預放大電路；

工業控制與自動化系統中的模擬信號處理模塊。

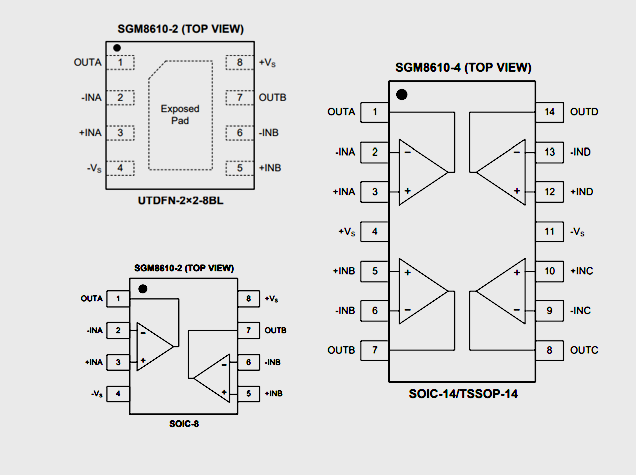

SGM8610系列引腳圖

SGM8610系列可選型號

SGM8610-2X58G/TR

5GM8610-2XUGD8G/TR

5GM8610-4X514G/TR

5GM8610-4XTS14G/TR
