圣邦微電子最新推出的SGM61137是一款面向中功率應用的高效同步降壓轉換器，支持4.5V至17V寬輸入電壓范圍，輸出電壓可調（0.6V~7V），最大連續輸出電流達3A。該器件憑借其高集成度、優異能效及豐富保護機制，適用于12V分布式電源總線、工業控制、消費類電子產品、白色家電、安防監控、機頂盒等多種負載點電源系統。代理銷售圣邦微電子旗下全系列IC電子元器件-深圳市中芯巨能電子有限公司為您提供SGM61137：產品特點、典型應用框圖及功能框圖。

SGM61137產品簡介

SGM61137采用自適應恒定導通時間（ACOT）控制架構，工作頻率偽固定于1.2MHz，有利于減小外部濾波元件尺寸，并提高系統的動態響應能力。芯片內部集成了低導通電阻的上下橋功率MOSFET（HS-FET為56mΩ，LS-FET為35mΩ），顯著降低了導通損耗，提升整體轉換效率。

在封裝設計上，SGM61137采用緊湊型SOT-563-6綠色封裝，僅六個引腳，所有功率開關和補償電路均已集成，簡化了外圍電路設計，同時支持使用低ESR輸出電容，進一步優化輸出紋波和瞬態響應性能。

待機功耗方面，SGM61137在關斷狀態下的靜態電流僅為1μA（典型值），有助于降低系統待機能耗，滿足現代電子產品對節能環保的需求。

SGM61137產品特點

多模式運行與動態響應優化

SGM61137提供兩種版本以適配不同應用場景：

SGM61137A：輕載條件下自動進入脈沖跳躍模式（PSM），有效提升輕載效率；

SGM61137B：始終運行于強制PWM模式，確保全負載范圍內輸出紋波最小化，并保持良好的輸出電壓調節精度。

此外，芯片內置1ms軟啟動功能，可有效抑制上電過程中產生的浪涌電流，防止因沖擊電流導致的輸入電壓跌落或系統異常重啟。

全面的保護機制與可靠性設計

為保障系統穩定運行，SGM61137集成了多重保護功能：

逐周期過流保護（OCP）：實時監測電感電流，避免過載損壞；

短路保護（SCP）：觸發后進入打嗝模式，自動重試恢復；

過熱保護（OTP）：當芯片溫度過高時自動關閉輸出，溫度恢復正常后自動重啟；

可調輸入欠壓鎖定（UVLO）：用戶可根據實際需求配置輸入電壓保護閾值，防止低壓工況下誤動作或損壞。

這些保護機制協同工作，顯著提升了SGM61137在復雜電氣環境中的穩定性和安全性，特別適合工業現場、車載設備等對可靠性要求較高的場景。

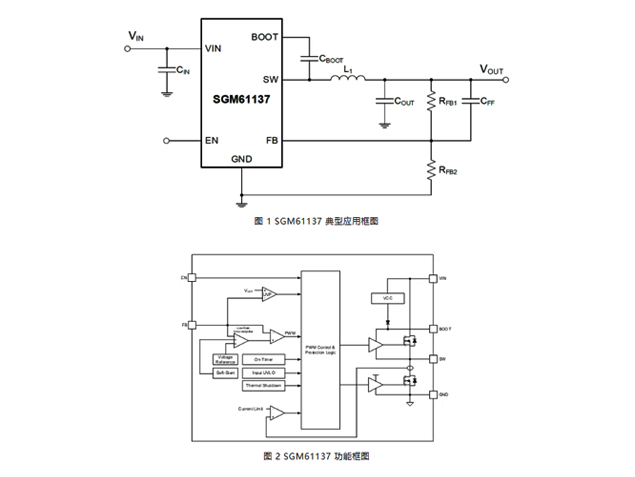

SGM61137典型應用框圖和功能框圖
