在工業控制、醫療電子和便攜式設備中，數模轉換器（DAC）作為模擬信號生成的關鍵器件，直接影響系統的精度、響應速度和能效表現。傳統DAC在低功耗、寬溫精度保持以及多通道同步控制方面存在明顯瓶頸。芯熾科技推出的CBM53D系列四通道DAC產品線，憑借其超低功耗架構、高精度溫度補償設計及靈活的雙緩沖同步機制，有效應對了當前行業的核心痛點。

一、行業挑戰與CBM53D的破局路徑

1. 能效矛盾：兼顧高性能與長續航

在手持色譜儀、無線傳感器等電池供電場景中，傳統DAC往往因高動態功耗限制設備續航。CBM53D系列采用優化后的功耗管理架構，在3V供電下標準模式功耗僅500μA，較傳統方案降低40%；休眠模式電流低至80nA（@3V），顯著延長系統待機時間。此外，其2.5V~5.5V寬電壓輸入范圍，配合-60dB電源抑制比（PSRR），可適應復雜工業環境下的電源波動。

2. 寬溫精度衰減問題

在冶金、油氣勘探等極端環境下，普通DAC受溫度影響嚴重，增益誤差可達±0.2%FSR以上。CBM53D系列通過內部溫度補償電路設計，在-40℃~105℃全溫范圍內將增益誤差控制在±0.75%FSR以內（典型值為±0.5%FSR @85℃），滿足工業級精度需求。

3. 多通道同步控制難題

CT掃描儀、機器人關節控制器等對多路輸出同步性要求極高。傳統DAC由于寄存器更新時序差異，可能導致輸出偏差達20~50ns。CBM53D系列引入雙緩沖輸入邏輯，支持四路輸出同時刷新，確保納秒級同步精度，避免圖像偽影或機械誤動作。

二、CBM53D系列核心技術解析

1. 高精度模擬性能

分辨率與線性度：以CBM53D24為例，具備12位分辨率，積分非線性（INL）±2LSB，微分非線性（DNL）±0.2LSB；

輸出驅動能力：集成軌至軌緩沖放大器，直流輸出阻抗僅0.5Ω，可穩定驅動2kΩ負載+500pF容性負載，短路電流達25mA@5V；

基準輸入特性：支持0.25V~VDD基準電壓輸入，典型輸入阻抗45kΩ，建議搭配外部緩沖器提升穩定性。

2. 靈活接口與控制機制

高速SPI接口：兼容3線制SPI協議，最高通信頻率達30MHz，支持二進制補碼/偏移碼格式；

雙緩沖控制邏輯：通過LDAC信號控制寄存器更新，實現四通道同步輸出刷新，適用于需要精確相位控制的應用。

3. 封裝與工作條件適配

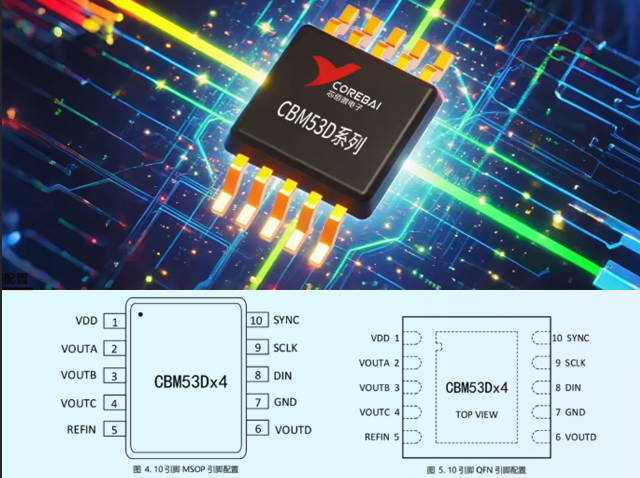

CBM53D系列產品包括CBM53D04（8位）、CBM53D14（10位）和CBM53D24（12位）三款型號，均提供10引腳MSOP/QFN封裝，適應小型化設計需求。工作溫度范圍覆蓋-40℃至+105℃，滿足工業級應用標準。

三、典型應用場景分析

1. 醫療診斷設備

掌上超聲儀：CBM53D24的12位精度（LSB≈12.2μV）與0.7V/μs壓擺率，可精準還原回波信號，休眠模式低至80nA電流，大幅提升續航能力。

心電監測儀：四通道同步輸出驅動導聯放大器，確保QRS波群采集無失真。

2. 工業自動化控制

冶金爐溫調節：CBM53D14的10位分辨率配合寬溫設計，實現多分區加熱精準閉環控制；

倉儲機械臂：CBM53D04的8位精度驅動電磁閥組，滿足基本開關量控制需求，且成本可控。

3. 通信與測試儀器

可編程電源：利用CBM53D24的12位分辨率與SPI接口，可在0V至VREF范圍內實現精細電壓調節，適配實驗室電源、校準設備等場景。

四、總結

CBM53D系列通過超低功耗架構、高精度模擬前端和多通道同步控制機制，成功解決了傳統DAC在便攜設備續航、寬溫環境精度保持以及精密控制中的關鍵問題。對于工程師而言，該系列產品不僅提供了從8位到12位的靈活選擇，還在封裝、接口和功能上充分考慮了工業現場的復雜需求，是構建高性能、高可靠性嵌入式系統的理想DAC解決方案。如需CBM53D系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
