在高性能計算系統中，如數據中心處理器、AI加速芯片和高端FPGA，其內核電壓通常低于1V，但所需電流卻高達數百安甚至上千安。傳統電源架構采用“兩級轉換”方式（如48V→12V→0.8V），雖結構清晰，但在效率、空間占用和成本方面存在明顯瓶頸。

兩級轉換架構的局限性

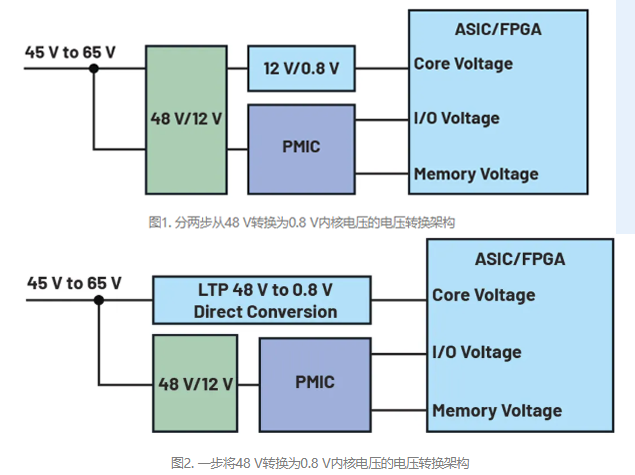

典型的雙級轉換方案首先將輸入的48 V或54 V高壓轉換為中間12 V直流母線電壓，然后再通過次級VRM（電壓調節模塊）降至目標內核電壓。盡管每級轉換效率可做到93%以上，但整體效率僅為約86.5%（0.93 × 0.93）。這種效率損失不僅帶來更高的散熱需求，也降低了系統能效比。

此外，中間總線的存在增加了PCB布線復雜度與銅箔使用量，尤其在高功率密度設計中，12V總線的壓降問題變得尤為突出。同時，多級拓?fù)湟矔腩~外的寄生電感和噪聲干擾，影響負載瞬態響應和輸出電壓精度。

單級直轉架構的優勢

一種更優的解決方案是采用單級直轉架構，即直接從48 V或54 V一步降至目標內核電壓（如0.8 V）。該方法顯著簡化了電源鏈路結構，提升了整體效率，并減少了所需組件數量和PCB面積。

以LTP8800-4A μModule器件為例，該模塊可在單級轉換中實現超過90%的效率，最大輸出電流可達200 A。更重要的是，多個LTP8800-4A可通過并聯擴展，輕松支持1000 A以上的輸出能力，滿足高端CPU/GPU對大電流供電的需求。

極低占空比下的挑戰與應對

從48 V降至0.8 V意味著開關占空比約為1.7%。如此低的占空比對傳統PWM控制器構成嚴峻挑戰，尤其是在高頻開關條件下，最短導通時間限制可能導致無法穩定輸出電壓。

LTP8800-4A等專用μModule器件通過集成高頻GaN FET、優化柵極驅動電路以及采用先進的控制算法，有效克服了這一難題。同時，其內部集成了完整的功率級和反饋環路，極大簡化了外圍設計，提高了系統的魯棒性和一致性。

如需LTP8800-4A產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

小尺寸與數字控制增強系統集成度

該類模塊采用緊湊封裝，如LTP8800-4A僅需少量外部元件即可完成完整電源設計，適用于高密度主板布局。此外，它們普遍支持PMBus接口，允許用戶實時監控電壓、電流、溫度等參數，并具備EEPROM配置功能，便于故障記錄與調試。

通過數字接口還可對控制環路進行精細調節，提升動態響應性能，進一步優化負載瞬變表現。這種高度集成化、數字化的設計理念，使得單級高壓直轉方案成為未來高性能計算平臺電源架構的重要演進方向。

結語

隨著AI芯片和超算處理器對功耗和電流需求的持續攀升，傳統電源架構已難以滿足高效、緊湊、低成本的設計要求。單級高壓直轉技術憑借其高效率、小體積和優異的動態響應特性，正逐步成為下一代高性能計算系統中核心供電方案的首選。工程師在選型時應重點關注器件的極限占空比能力、熱管理性能及數字接口支持程度，以構建穩定可靠的電源系統。
