在工業自動化、醫療監測、智能家居及可穿戴設備等應用中,溫度作為關鍵物理參數之一,直接影響系統控制邏輯與用戶體驗。傳統的模擬溫度傳感方案存在精度低、易受干擾、集成復雜等問題,而數字溫度傳感器憑借其高精度、低功耗和接口標準化等優勢,正逐步成為主流選擇。
華普微電子代理商、原廠貨源 - 深圳市中芯巨能電子有限公司為以華普微電子推出的T09數字溫度傳感器為例,從硬件架構、通信接口、寄存器配置到典型應用場景,深入解析其技術特性與工程價值。如需T09數字溫度傳感器產品規格書、樣片測試、采購、BOM配單等需求,請加客服微信:13310830171。
T09是一款基于CMOS工藝的高精度數字溫度傳感器,具備以下主要技術指標:
測量范圍:0°C 至 125°C
測量精度:±0.2°C(-10°C ~ 65°C)
供電電壓:1.71V ~ 3.6V
工作電流:6 μA(典型值)
待機電流:0.1 μA
封裝形式:WLCSP,尺寸僅 1.5 × 1 mm2
其超小封裝與極低功耗特性,使其特別適用于空間受限且依賴電池供電的IoT終端設備,如智能手環、無線溫控節點、便攜式醫療儀器等。

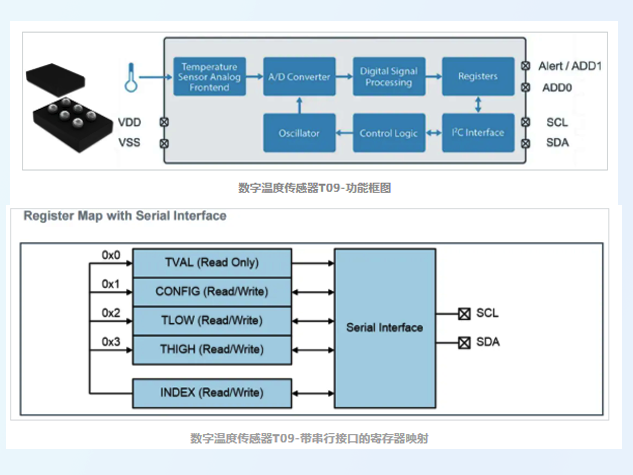

T09采用高度集成化設計,內部由以下模塊組成:
溫度傳感器單元
16位ADC轉換器
數字信號處理引擎
寄存器組
I2C總線接口
該器件通過標準I2C接口與主控MCU通信,支持8個獨立地址配置,允許多達8個T09傳感器掛載在同一總線上,極大提升了多點溫度采集系統的靈活性。
T09提供一組完整的寄存器映射,用于數據讀取與模式設置,主要包括:
寄存器名 | 功能描述 |
---|---|
TVAL | 當前溫度值(只讀) |
CONFIG | 配置寄存器(讀/寫) |
TLOW | 溫度報警下限閾值(讀/寫) |
THIGH | 溫度報警上限閾值(讀/寫) |
INDEX | 寄存器索引 |
其中,CONFIG寄存器為16位寬度,用于控制采樣頻率、分辨率、工作模式(連續/單次/睡眠)、中斷觸發方式等。例如,將SM位設為1即可進入睡眠模式,實現更低功耗運行。
開發者可通過向I2C地址0x1寫入16位配置字完成自定義設置。例如:
此外,T09支持中斷報警機制,當檢測到溫度超過THIGH或低于TLOW時,可觸發中斷通知主機進行相應處理,提升系統響應速度與可靠性。
1. 智能家居中的環境溫度監控
在空調、地暖等家用電器中,T09可用于實時監測室內溫度,并結合MCU根據設定閾值動態調節設備輸出功率,實現節能與舒適性兼顧的閉環控制。
2. 可穿戴設備體溫監測
T09的高精度與低功耗特性,使其非常適合嵌入智能手表、手環等穿戴設備中,用于持續監測人體體表溫度。通過配置THIGH與TLOW寄存器,可在體溫異常時觸發震動提醒或發送預警信息。
3. 工業設備熱管理
在電機驅動、電源模塊、服務器主板等設備中,T09可部署于關鍵發熱區域,用于實時監測芯片或模塊溫度,防止過熱損壞,保障系統穩定運行。
隨著物聯網技術的發展,數字溫度傳感器已成為現代智能系統不可或缺的一部分。華普微T09憑借其高精度、低功耗、微型封裝與靈活配置能力,在多個領域展現出強大的適應性與工程價值。
對于工程師而言,掌握其寄存器操作機制與I2C通信流程,有助于快速將其集成至各類嵌入式系統中,構建高效、可靠的溫度感知網絡。未來,隨著邊緣計算與AI算法的融合,這類傳感器將在預測性維護、健康監測等高級應用中發揮更大作用。
