在智能割草機器人系統中，刀盤控制模塊是影響切割效率與運行穩定性的關鍵部分。凌鷗創芯聯合晶豐明源推出的基于LKS32MC071CBT8 MCU的刀盤控制評估板，集成了高性能主控、驅動電路及多種采樣方式配置，為開發者提供了一個功能完備、靈活可調的硬件平臺。

一、硬件架構概覽

該評估板以LKS32MC071CBT8為主控芯片，搭配LKS560三相MOSFET驅動芯片，支持對刀盤電機進行高效控制。其主要硬件模塊包括：

主控單元：LKS32MC071CBT8，基于ARM Cortex-M0+內核，集成FOC控制算法加速器；

驅動單元：LKS560配合外部MOSFET構成三相逆變橋；

電流采樣配置：通過跳帽選擇單電阻、雙電阻、三電阻或MOS管內阻采樣模式；

電源轉換：采用LKS620實現寬電壓輸入（22V~80V）至15V輸出，供后級電路使用；

低電壓備用供電：當輸入電壓低于22V時，可通過跳帽切換至BUS電壓接入78L05穩壓后供電；

用戶接口：支持電位器模擬輸入、按鍵控制和串口通信，便于調試與參數調整。

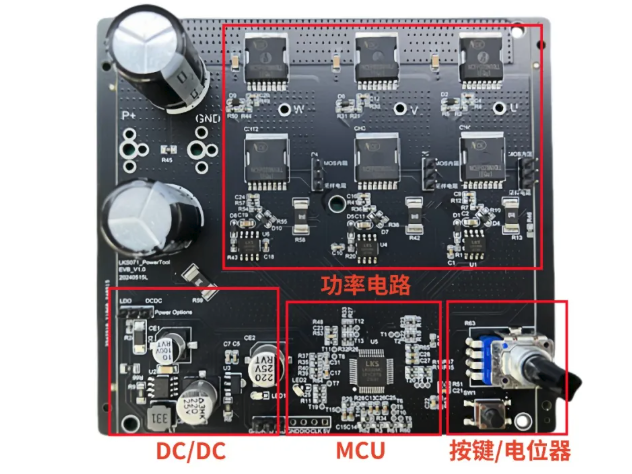

圖5展示了該開發板的俯視布局，整體結構清晰，布線合理，適合用于電機控制算法驗證與系統優化。

二、關鍵技術亮點

1. 支持多種電流采樣方式

該評估板設計上充分考慮了不同應用場景下的采樣需求，通過跳線設置可靈活切換以下采樣模式：

單電阻采樣：節省成本，適用于中低端應用；

雙/三電阻采樣：提高檢測精度，適用于高性能FOC控制；

MOS內阻采樣：減少外部元件數量，簡化PCB設計。

2. 寬電壓輸入與可靠供電管理

LKS620作為前級DC-DC轉換芯片，支持22V~80V寬范圍輸入，并穩定輸出15V電壓，滿足驅動芯片與主控供電需求。在低電壓場景下，系統可通過跳帽啟用備用供電路徑，確保持續運行穩定性。

3. 集成無感FOC算法提升控制性能

LKS32MC071系列MCU內置專用PWM定時器和ADC模塊，結合凌鷗自研的無感FOC算法，可在無編碼器反饋的情況下實現高精度轉子位置估算，顯著提升刀盤電機運行效率和平順性。

三、系統協同優勢：與行走輪控制聯動

除刀盤控制外，該方案還可與凌鷗推出的LKS32MC45x系列行走輪控制方案協同工作，構建完整的割草機器人運動控制系統。兩者共享統一開發平臺，有助于：

減少重復開發工作量；

提升系統協調響應能力；

降低整體BOM成本與設計復雜度；

加快產品從原型到量產的轉化速度。
