在電信、工業及汽車等對數據完整性要求嚴格的嵌入式系統中，突發斷電可能導致硬盤或閃存讀寫中斷，造成關鍵數據丟失。為應對這一挑戰，工程師常采用電池、超級電容或電解電容作為短期儲能元件，在主電源失效時為關鍵負載提供臨時供電。

LTC3643是ADI一款專為備份電源設計的升壓/降壓型DC/DC控制器，支持在主電源存在時將儲能電容充電至40V，并在斷電時反向為負載供電。其輸出電壓可在3V至17V之間調節，適用于多種電壓軌的保持應用。盡管該器件在5V和12V系統中易于實現，但在3.3V應用場景下需特別注意其最小工作電壓限制。代理銷售ADI旗下全系列IC電子元器件-中芯巨能分享LTC3643 3.3V備份電源設計技術指南。

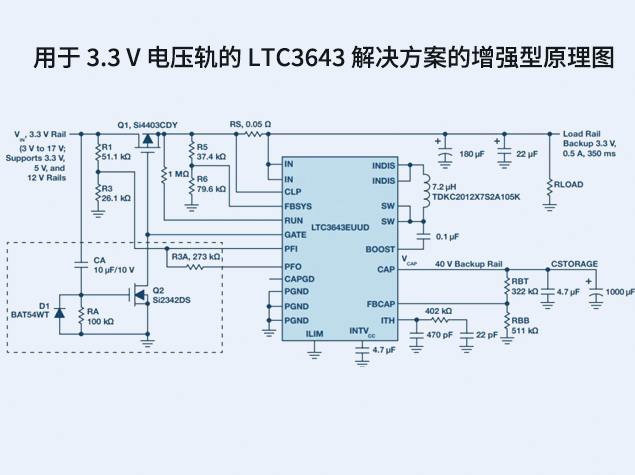

圖一：用于 3.3 V 電壓軌的 LTC3643 解決方案的增強型原理圖

一、3.3V系統設計挑戰

LTC3643的最低啟動電壓為3V，接近3.3V標稱輸入電壓。若采用傳統隔離二極管（如肖特基二極管）進行負載隔離，其正向壓降（通常為0.4~0.5V）可能使VIN引腳電壓低于啟動閾值，導致備份功能失效。

若將隔離二極管移至前級DC/DC轉換器輸入端，則非關鍵負載會消耗部分儲能電能，降低可用于關鍵系統的能量儲備。因此，3.3V系統需采用更優化的隔離方案。

二、基于MOSFET的隔離解決方案

推薦使用低柵極閾值P溝道MOSFET（Q1）替代傳統二極管，以實現零壓降隔離。配合N溝道MOSFET（Q2）與RA-CA串聯網絡，可構建自適應控制電路，確保LTC3643可靠啟動。

電路工作原理如下：

上電階段：輸入電壓上升時，電容CA通過RA產生瞬態電流ICA = C × dV/dt，RA兩端形成電壓驅動Q2導通。

導通路徑建立：Q2導通將Q1柵極拉低，使其完全導通，3.3V直接供給LTC3643 VIN引腳，繞過體二極管壓降。

穩態運行：當輸入電壓穩定后，ICA減小，RA電壓下降至Q2關斷閾值以下，Q2關閉，LTC3643接管Q1柵極控制。

故障切換：輸入電壓下降時，Q2保持關斷狀態，Q1柵極電壓升至3.3V而關斷，實現輸入與負載的電氣隔離，備份模式啟動。

三、關鍵參數配置與保護機制

LTC3643支持通過外部電阻設定升壓充電電流限值。在3.3V系統中，使用0.05Ω檢測電阻RS可將最大充電電流限制為0.5A（對應負載電流約10.5A），有效減少高阻抗供電路徑下的壓降影響。

此外，LTC3643具備：

輸入欠壓鎖定（UVLO）

輸出過壓保護（OVP）

熱關斷（TSD）

可編程電源故障檢測（PFI/PFO）

這些特性提升了系統在復雜工況下的可靠性。

四、實際波形驗證

實測波形表明：

在輸入3.3V上升過程中，Q2柵壓瞬間升高，Q1導通，VIN引腳獲得完整電壓；

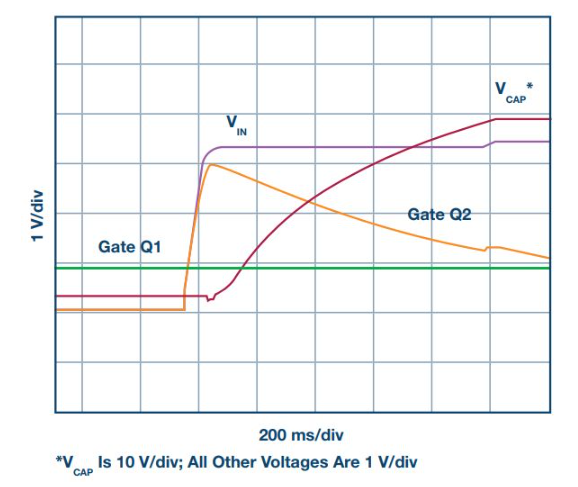

圖2 上電時 3.3 V 電壓軌的波形

穩定后Q2自動關閉，LTC3643進入正常運行狀態；

輸入中斷時，Q1關斷，負載由儲能電容獨立供電，系統無中斷切換。

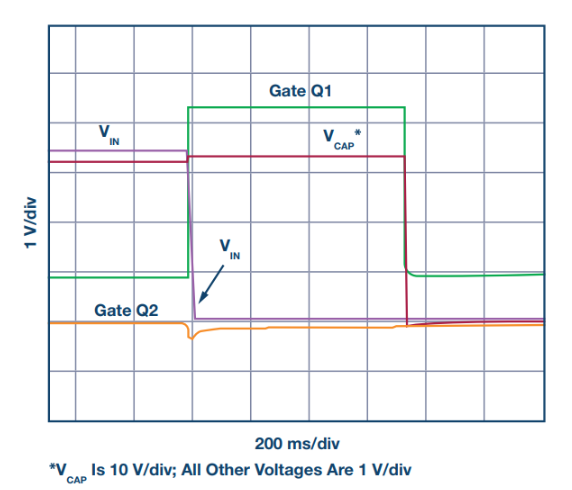

圖3：斷電時 3.3 V 電壓軌的波形

五、總結

LTC3643憑借其雙向功率傳輸能力與靈活的電流控制機制，成為3.3V電壓軌備份電源的理想選擇。通過合理設計MOSFET隔離電路與RC啟動網絡，可有效解決低壓場景下的啟動電壓裕量不足問題，實現高可靠性的數據保護方案。
