上海貝嶺近日推出了其最新的8通道、16位模數轉換器（ADC）系列——BL1065和BL1066，這兩款產品分別提供高達80MSPS和125MSPS的速度等級，并支持16位或14位分辨率。該系列產品以其卓越的性能指標和高度集成化設計，旨在滿足雷達系統、醫療成像設備、多通道數據采集系統以及通信接收機等領域的嚴格要求。

高效能與靈活性并重

上海貝嶺BL1065/BL1066系列采用先進的模擬1.8V供電和數字1.8V供電架構，能夠處理最大2Vpp的模擬信號輸入。采樣時鐘兼容LVPECL、CMOS及LVDS電平標準，使得它們適用于多種應用場景。正常工作時，功耗僅為1058mW，這不僅有助于延長便攜式設備的工作時間，同時也降低了散熱需求，簡化了熱管理設計。

內置功能增強可靠性

兩款芯片均內置了一個精度為1V的電壓基準源，無需外部提供即可滿足大多數應用的需求。此外，內置的鎖相環（PLL）自動倍頻采樣時鐘，確保了LVDS串行數據的正確輸出，最高可達1Gbps/Lane。每個ADC Bank提供一個數據時鐘輸出(DCO)和一個幀時鐘輸出(FCO)，便于在輸出端準確捕獲數據。

封裝與兼容性

BL1065采用144引腳BGA封裝，與ADI公司的AD9681產品引腳兼容；而BL1066則使用140引腳BGA封裝，與LTM9011-14兼容。兩者的工作溫度范圍均為-55℃至+125°C，確保了在極端環境下的穩定運行。

應用領域廣泛

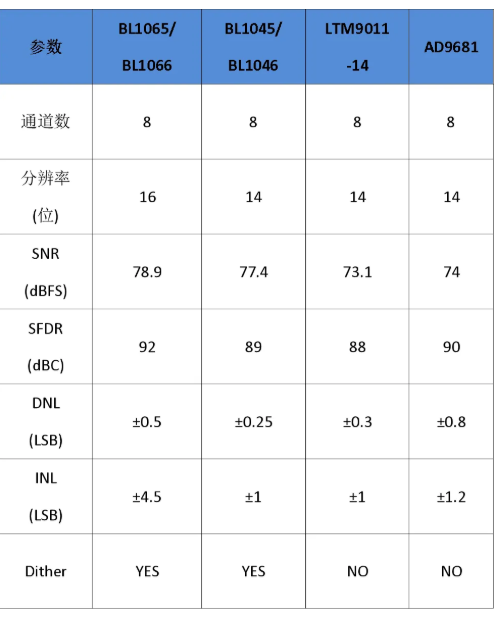

憑借其出色的噪聲性能和線性度，BL1065/BL1066系列達到了78.9 dBFS的高信噪比和±4.5 LSB的積分非線性(INL)特性。開啟dither功能后，INL可進一步減小至±2.5LSB，極大提升了接收機的動態范圍。這些特點使其成為雷達、醫療成像系統、多通道數據采集系統以及通信接收機的理想選擇。

設計建議與布局指南

為了幫助工程師更好地利用這些高性能ADC，上海貝嶺提供了詳細的布線指導。例如，在PCB設計中，應避免模擬輸入之間的串?dāng)_，通過合理安排層疊順序和間距來最小化干擾。此外，還給出了典型時鐘巴倫輸入電路和差分雙巴倫輸入電路的設計示例，以供參考。

結語

隨著BL1065/BL1066系列的推出，上海貝嶺再次證明了其在高性能模擬集成電路領域的領先地位。無論是對于追求極致性能的專業用戶，還是尋求性價比最優方案的企業客戶，BL1065/BL1066都提供了強有力的支持。未來，我們期待看到更多基于這些先進器件的創新應用問世。
