分?jǐn)?shù)帶隙基準電壓源是一種專門設計用于生成低至幾毫伏穩定輸出電壓的解決方案，特別適用于那些需要低于傳統帶隙電壓（大約1.2V）閾值的超低電壓電路中。這種基準電壓源利用雙極晶體管的溫度特性，通過創新的設計實現精準且穩定的參考電壓。

核心原理與設計考量

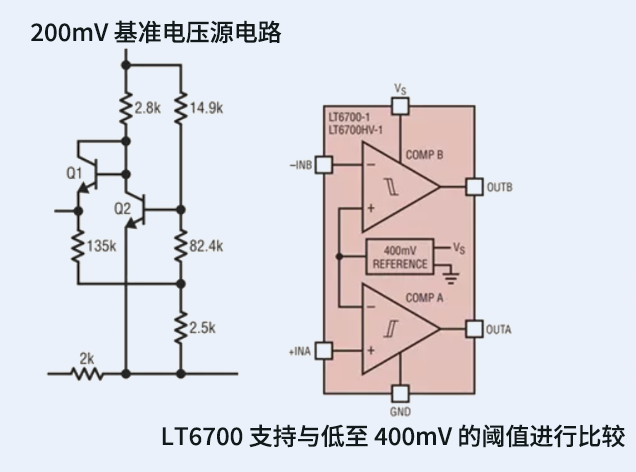

LM10等器件的核心電路展示了如何結合與溫度成正比和反比的元件來獲得恒定的200mV基準電壓。在分?jǐn)?shù)帶隙基準電壓源中，通常使用?VBE產生一個隨溫度增加而增加的電流，并用VBE產生一個隨溫度降低而增加的電流。這兩個電流在一個電阻上合并，從而生成一個不受溫度變化影響的電壓。這一方法與傳統的帶隙電路不同之處在于，它通過合并電流而非電壓（如基極-發射極電壓加上具有相反溫度系數的I?R）來達到目標。

實際應用中的靈活性

LT6650是一個典型例子，它集成了400mV的基準電壓和放大器，允許通過調整放大器增益改變基準電壓，同時提供緩沖輸出。這使得工程師能夠靈活地根據項目需求定制輸出電壓，范圍可以從電源電壓以下0.4V到幾毫伏不等。這樣的設計為需要精確控制的小信號處理提供了極大的便利。

高度集成的解決方案

對于更復雜的應用場景，LT6700和LT6703代表了高度集成化的解決方案，它們將400mV基準電壓源與比較器結合在一起，可用于電壓監控或窗口比較器功能。這些設備非常適合于需要監測非常低電壓水平下的電路元件狀態的應用場合。當需要較大的閾值時，可以通過簡單的電阻分壓網絡輕松實現調整。

封裝與性能參數

這兩款產品均采用了緊湊型SOT23封裝形式，功耗低于10μA，支持從1.4V至18V的寬廣輸入電壓范圍。此外，LT6700還提供了2mm x 3mm DFN封裝選項，而LT6703則進一步縮小至2mm x 2mm DFN封裝尺寸，這不僅有助于節省寶貴的PCB空間，同時也減少了整體系統成本。

總之，分?jǐn)?shù)帶隙基準電壓源以其獨特的設計思路，在確保高精度的同時實現了對極端低壓環境的支持，無論是作為獨立的基準電壓源還是與其他功能模塊集成，都能滿足現代電子系統日益增長的需求。對于追求高效能、小尺寸以及低功耗的工程設計來說，理解并掌握這類基準電壓源的工作原理及其應用場景顯得尤為重要。通過合理選擇合適的器件，可以有效提升整個系統的可靠性和性能表現。
