隨著FPGA、SoC及微處理器在電信、網絡、工業、汽車和航空電子領域的廣泛應用，處理能力的提升帶來了對更高功率的需求。面對高功率處理器的熱管理和電源的熱管理挑戰，工程師需采用先進的電源轉換器技術來確保系統的穩定性和效率。

DC-DC轉換器的選擇與考量

FPGA/SoC/微處理器通常需要多個電源軌，如5V、3.3V、1.8V用于外圍設備，以及更低電壓如1.2V、1.1V、0.8V用于核心處理。為了從電池或中間直流母線獲取的12V或5V輸入降至這些較低電壓，開關模式降壓轉換器成為首選，因其在大降壓比下具有高效率。根據具體應用需求，選擇控制器（外部MOSFET）或單片穩壓器（內部MOSFET）是關鍵決策點。

傳統控制器方案雖然提供高效率和多功能性，但其復雜的設計要求限制了其在空間受限環境中的適用性。相反，單片穩壓器通過集成MOSFET簡化了設計流程，并減少了所需元件數量，特別適用于汽車和航空電子等緊湊型應用場景。

關注最小導通和關斷時間

選擇合適的DC-DC轉換器時，還必須考慮最小導通和關斷時間，這直接影響到轉換器能否在高降壓比下有效運行。較短的時間允許更高的開關頻率，有助于減小整體解決方案尺寸，同時保持高功率密度。

優化EMI性能

在現代電子系統中，良好的EMI性能至關重要，特別是在工業、電信和汽車領域。傳統的降低EMI方法如減慢開關邊緣速度或降低開關頻率雖有效，但也犧牲了效率和功率密度。采用Silent Switcher? 2技術的單片穩壓器，如LT8652S，不僅能夠減少EMI，還能維持高效率和緊湊設計。

實現小型化與高性能

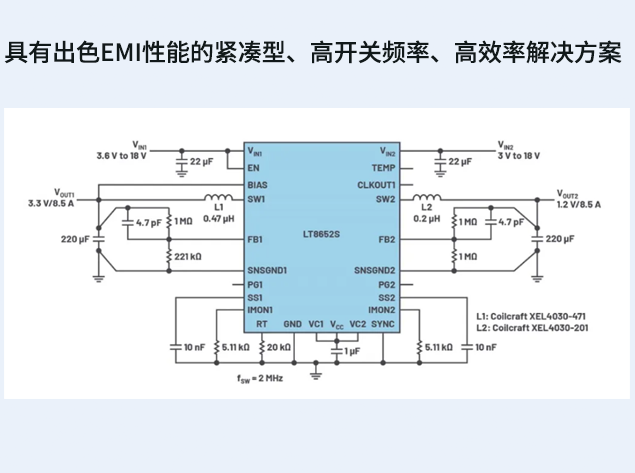

圖1展示了基于LT8652S的雙路輸出解決方案，該方案以2 MHz的開關頻率實現了高效的3.3V和1.2V輸出，總核心尺寸僅為22 mm × 18 mm。此方案通過差分電壓檢測和內置補償電路，僅需少量外部元件，極大地簡化了PCB布局。

圖1. 具有出色EMI性能的緊湊型、高開關頻率、高效率解決方案。

并聯操作與負載瞬態響應

對于超過17A電流需求的應用，可以將多個LT8652S并聯使用，實現相位交錯運行，從而減少輸入電流紋波并改善散熱效果。此外，快速開關頻率使得系統能夠迅速響應負載瞬變，確保輸出電壓的穩定性。

結論

隨著數據處理速度和數據量的增長，為FPGA、SoC和微處理器供電的電源系統設計變得日益重要。LT8652S作為一款高效能的同步降壓穩壓器，憑借其Silent Switcher 2技術和緊湊設計，滿足了現代電子系統對小型化、高效能和低EMI的要求。無論是單芯片還是多芯片并聯配置，LT8652S都能提供靈活可靠的電源解決方案，助力工程師應對不斷增長的功率需求和技術挑戰。通過合理的元件選擇和精心的PCB布局設計，工程師可以構建出既高效又穩定的電源系統，支持下一代計算平臺的發展。
