在汽車信息娛樂系統、工業以及鐵路環境中，為滿足LCD顯示屏供電和儀表監視應用需求，常常需要產生負電壓軌。然而，專門設計的正至負轉換器并不像降壓型控制器那樣普及，這促使工程師尋找替代方案來避免額外的設計與測試成本。本文介紹如何利用LTC3892雙輸出降壓型控制器以C`uk拓?fù)浣Y(jié)構產生所需的負輸出電壓。

雙輸出解決方案：-12V/3A 和 3.3V/10A

LTC3892是一款高性能雙輸出控制器，能夠同時提供正電壓和負電壓輸出。一個典型的配置如圖1所示，該電路輸入電壓范圍為6V至40V，其中VOUT1設定為3.3V（10A），用于直通式降壓轉換；而VOUT2則被配置為-12V（3A）。對于VOUT1而言，無需外部分壓器即可將輸出設置為固定值，這得益于LTC3892-2的內部配置選項。

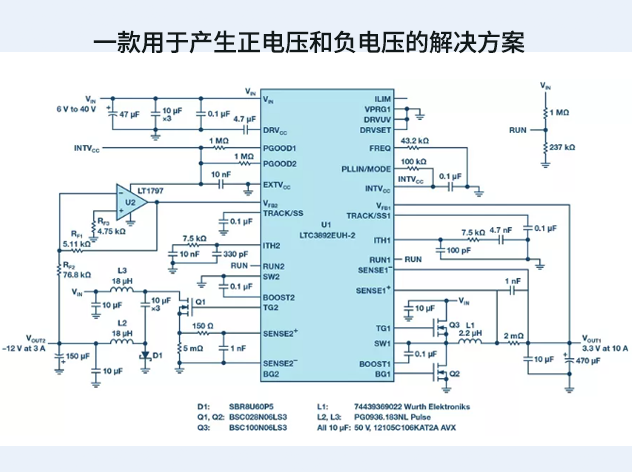

圖 1. 一款用于產生正電壓和負電壓的解決方案。VOUT1 為 3.3V (10 A)，VOUT2為 –12V (3A)。

負電壓輸出設計考量

VOUT2作為相對于GND的負輸出電壓，其電壓檢測通過運放U2（LT1797）完成，它作為一個差分放大器，將檢測到的負電壓調整至LTC3892誤差放大器可接受的范圍內。此方法中，誤差放大器和運放均參考于系統GND，從而簡化了控制邏輯。此外，VOUT2采用異步Cuk拓?fù)洌üβ试1、D1、L2及濾波電容。雖然本文不深入探討Cuk拓?fù)涞木唧w細節，但其原理廣泛記錄于技術文獻中。

實驗驗證與仿真模型

該設計方案已在DC2727A演示板上進行了評估，圖2展示了VOUT2的效率表現。此外，LTC3892-2的LTspice?仿真模型也為工程師提供了便利，使得在實際硬件測試前即可對設計進行優化和驗證。這種靈活性不僅加速了產品開發周期，同時也減少了因物理原型制作帶來的成本增加。

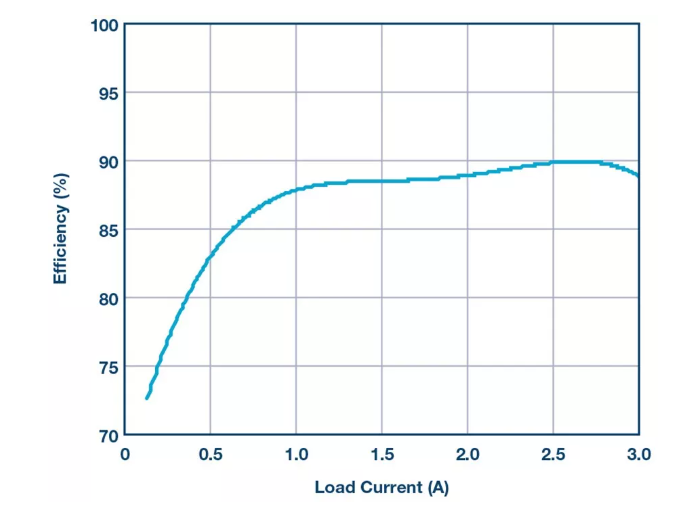

圖 2. 在14V 輸入時負輸出(VOUT2)的效率。

結論

LTC3892以其通用性和靈活性，超越了傳統的同步降壓轉換功能，能夠在C`uk拓?fù)渲懈咝У厣烧妷汉拓?fù)電壓，適用于汽車、工業及其他領域中的多種應用場景。無論是為了降低開發成本，還是為了加快上市時間，LTC3892都提供了一個有效的解決方案，使得工程師可以更加專注于創新而非基礎架構的重新設計。通過合理配置，即使是面對復雜的電源管理挑戰，也能輕松應對。
