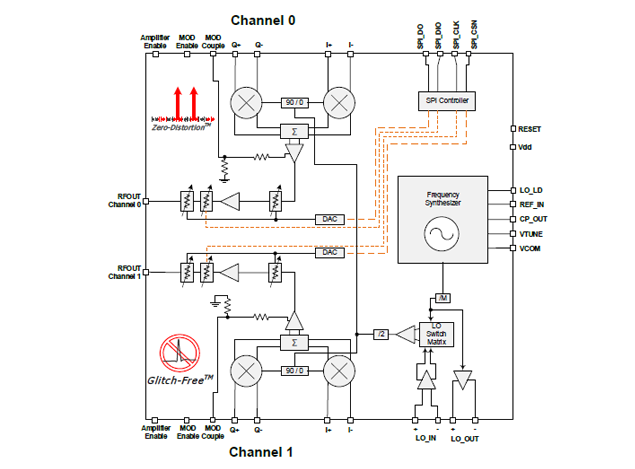

F159V 是瑞薩電子一款雙路集成 TRx IC,工作頻率范圍為 450MHz 至 2800MHz。該器件提供兩個獨立的傳輸路徑,每個路徑具有 18.3dB 的典型最大增益,相應的輸出本底噪聲為 -142.5dBm/Hz、+31dBm OIP3 和 +14dBm 輸出 P1dB,設計用于在單 +3.3V 電源下運行,同時僅消耗 685mA DC當前的。每個信號路徑包括正交調制器、電壓可變衰減器 (VVA)、數字步進衰減器 (DSA) 和固定增益放大器。該器件使用 SPI 控制的 11 位 DAC 支持總共 32dB VVA 調整范圍,并且每個 DSA 使用 SPI 控制以 1dB 步長提供 31dB 增益控制范圍。
片上頻率合成器由兩條路徑共享,并針對多載波、多模式 FDD 和 TDD 基站發射機的使用進行了優化,可實現 GSM 級性能。合成器提供整數模式和小數模式。它需要一個外部環路濾波器和一個頻率范圍為 10MHz 至 250MHz 的外部參考振蕩器。
獨立雙路運行
射頻輸出頻率:450MHz至2800MHz
18.3dB 典型最大增益(無衰減)
+31dBm OIP3(無衰減)
+14dBm 輸出 P1dB(無衰減)
13dB NF 對應于 -142.5dBm/Hz 輸出本底噪聲(無衰減)
輸出本底噪聲-152.3dBm/Hz(VVA=14dB,DSA=1dB)
通道隔離度:47dB
DSA 總增益范圍為 31dB,步長為 1dB
多個 VVA,增益范圍為 32dB,由片上 SPI 控制的 11 位 DAC 控制
可變增益放大器 (VGA) 由 DSA、VVA 和固定增益放大器組成
對于高端 LO 注入,I 超前 Q 90 度
支持 ZIF 或 CIF 架構
共模電壓范圍:+0.1V至+0.8V
整數 N 和分數 N 合成器
由 I/Q DAC 直接 110Ω 差分驅動
50Ω單端射頻輸出阻抗
內部或外部 LO 選擇
+3.3V 電源電壓,685mA(LO_Out 未打開)
指定外殼溫度:-20°C 至 +115°C

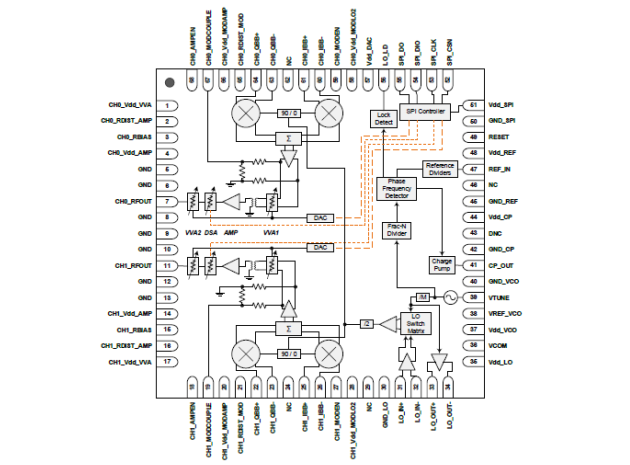

10 × 10 mm,68-VFQFPN 封裝
