F4482（瑞薩電子 可變增益放大器）中文介紹及引腳圖

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-05-22 10:00:01 瀏覽量：

F4482中文介紹

F4482 是瑞薩電子一款 1300MHz 至 2800MHz 四路徑 TX 數字可變增益放大器 (DVGA)，配備 100Ω 差分輸入和 50Ω 單端輸出。該器件是針對 400MHz 至 4200MHz 頻率范圍內的 FDD 和 TDD 應用的完整 VGA 系列的一部分。

F4482 使用單個 3.3V 電源和僅 485mA 的 ICC，提供四個獨立的傳輸路徑，每個路徑具有 27.5dB 典型最大增益、+36.8dBm OIP3、+16.5dBm 輸出 P1dB 和 5.7dB NF。每個通道都包含一個無干擾的數字步進衰減器，可以以精確的 0.5dB 步進將增益降低高達 31.5dB。

F4482 采用 8mm × 8mm 56-LGA 封裝，具有匹配的 100Ω 差分輸入和 50Ω 單端輸出阻抗，可輕松集成到信號路徑中。

F4482特性

適用于 FDD TX 應用的獨立四通道

1300MHz 至 2800MHz

? 2100MHz 時典型最大增益為 27.5dB

精確的 SPI 控制 Glitch-Free? 增益調整

31.5dB 增益范圍，步長為 0.5dB

2100MHz 時噪聲系數為 5.7dB

2100MHz 時 +36.8dBm OIP3

2100MHz 時輸出 P1dB +16.5dBm

3.3V電源電壓

ICC = 485mA

100Ω差分輸入阻抗

50Ω單端輸出阻抗

1.8V 和 3.3V 邏輯支持

獨立通道待機模式以節省電量

工作溫度 (TEP) 范圍：-40 °C 至 +115 °C

8mm × 8mm，56-LGA 封裝

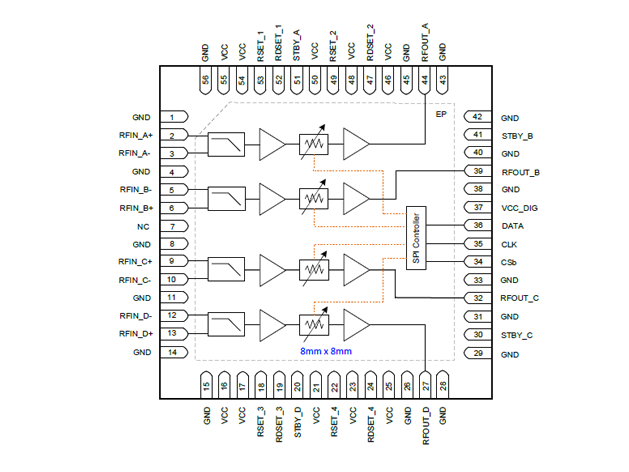

F4482功能框圖

F4482功能框圖

F4482引腳圖

F4482引腳圖

F4482訂購型號

F4482LKGI

F4482LKGI8
