LTM8042 LED驅動器:靈活拓?fù)渲С侄鄨?chǎng)景應用

來源:中芯巨能:提供選型指導+樣片測試+現貨供應| 發布日期:2025-06-20 16:00:01 瀏覽量:

ADI的LTM8042是一款高集成度、可配置的μModule? LED驅動器,支持升壓、降壓及降壓-升壓三種拓?fù)浣Y(jié)構。其輸入電壓范圍為3V至30V,最大LED電流可達1A,并具備高達3000:1的True Color PWM調光比,適用于工業掃描儀、汽車照明、航空顯示等多種對亮度與效率有高要求的應用。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹LTM8042產品優勢及關鍵特性。如需LTM8042產品規格書、樣片測試、采購、BOM配單等需求,請加客服微信:13310830171。

一、拓?fù)浣Y(jié)構選擇原則

LTM8042的最大優勢在于其靈活的拓?fù)渑渲媚芰Γこ處熆筛鶕?jù)輸入電壓與LED燈串電壓關系選擇最合適的驅動方式:

升壓拓?fù)洌哼m用于VIN < VF(LED總正向壓降)的情況,如12V或更低電源軌驅動多個串聯LED;

降壓拓?fù)洌河糜赩IN > VF的場合,常見于24V工業或汽車系統;

降壓-升壓拓?fù)洌哼m合VIN可能高于或低于VF的寬輸入電壓應用,如電池供電設備。

二、升壓模式應用詳解

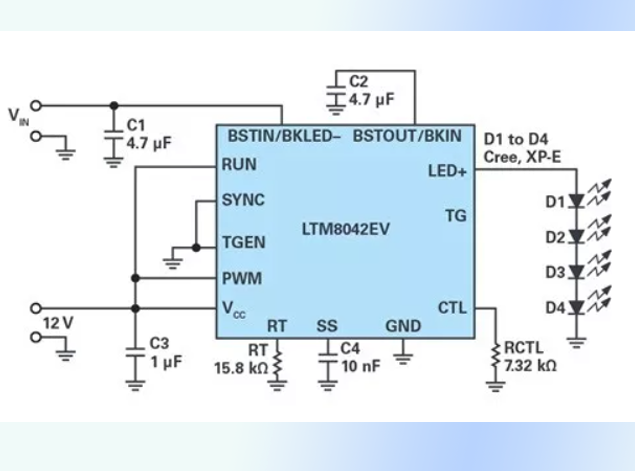

在升壓配置中(圖1),BSTIN/BKLED–引腳接輸入電源,LED陰極接地。當內部MOSFET導通時,電感儲能;關斷時,電感反向放電,將電壓提升至高于輸入值以驅動LED串。

LTM8042 LED驅動器:靈活拓?fù)渲С侄鄨?chǎng)景應用

圖1

該模式適合低輸入電壓場景,例如5.75V至10.25V輸入驅動四個串聯LED。PWM調光通過控制占空比調節平均LED電流,調光頻率由外部RCLR電阻設定。

三、降壓模式設計要點

降壓拓?fù)溥m用于VIN明顯高于LED燈串電壓的情形,如汽車12V或工業24V系統。此時,BSTOUT/BKIN引腳接入VIN,LED陰極連接至BSTIN/BKLED–端子。

MOSFET導通時,電流流經LED和電感至地;關斷時,電感通過續流二極管維持電流,確保LED穩定工作。輸出濾波電容C5有助于降低紋波,提高光輸出穩定性。

四、降壓-升壓模式適應寬輸入范圍

在電池或太陽能供電系統中,輸入電壓可能波動較大。此時采用降壓-升壓拓?fù)渥顬楹线m,允許LED電壓高于或低于輸入電壓。

電路中,VIN與LED陰極均接至BSTIN/BKLED–引腳。MOSFET導通時,電感充電;關斷時,電感電壓反轉并通過二極管D向輸出供電,使LED電壓升高。輸出濾波電容C2有效抑制高頻噪聲,保證恒定電流輸出。

五、性能對比與實測結果

使用DC1511演示板測試三種拓?fù)洌谙嗤琇ED負載、輸出電流和開關頻率條件下,各拓?fù)湫是€如圖5所示。結果顯示:

升壓模式效率略低于其他兩種,因需升壓至更高電壓;

降壓模式效率最優,適合VIN遠高于VF的場景;

降壓-升壓模式在寬輸入范圍內表現均衡,適用于動態變化的電源環境。

此外,LTspice仿真工具也提供LTM8042模型,便于工程師在設計階段進行驗證與優化。

六、關鍵特性總結

LTM8042不僅具備靈活拓?fù)渑渲媚芰Γ€集成了多項增強功能:

支持250kHz~2MHz可調開關頻率,兼顧EMI與效率;

恒流/恒壓雙模式控制,提升系統穩定性;

真彩PWM調光(3000:1),實現細膩亮度調節;

超低關斷電流(<1μA),延長電池壽命;

RoHS合規封裝,尺寸僅9mm × 15mm × 2.82mm,適合緊湊布局。

七、結語

LTM8042憑借其高集成度、靈活拓?fù)浣Y(jié)構和卓越調光性能,成為多種LED驅動應用的理想選擇。對于需要在不同輸入條件與負載需求之間切換的設計任務,LTM8042提供了統一且高效的解決方案。工程師應根據具體應用場景合理選擇拓?fù)浣Y(jié)構,并結合LTspice仿真工具優化設計流程,以充分發揮其性能優勢。
