近日,國內高端模擬芯片廠商**上海治精微電子有限公司(以下簡稱“治精微”)**宣布推出多款高性能、多通道數模轉換器(DAC)新品,包括ZJC2508、ZJC2504和ZJC2676R系列。這些產品采用電阻串架構設計,內置電壓基準源與緩沖輸出,具備優異的直流與交流性能,并在軟硬件層面實現對國際主流型號如AD80508、AD5676R等的完全兼容,適用于工業控制、光通信、精密儀器等多個領域。
ZJC2508為8通道DAC,ZJC2504為4通道DAC,均提供16位、14位、12位三種分辨率選項,用戶可根據實際應用需求靈活選型。ZJC2676R則為8通道16/12位DAC,支持QFN-20(4mm×4mm)與TSSOP-20兩種封裝形式,適配不同PCB布局場景。三者均具備小尺寸優勢,其中ZJC2508采用3mm×3mm QFN封裝,顯著節省空間,適合高密度板級設計。

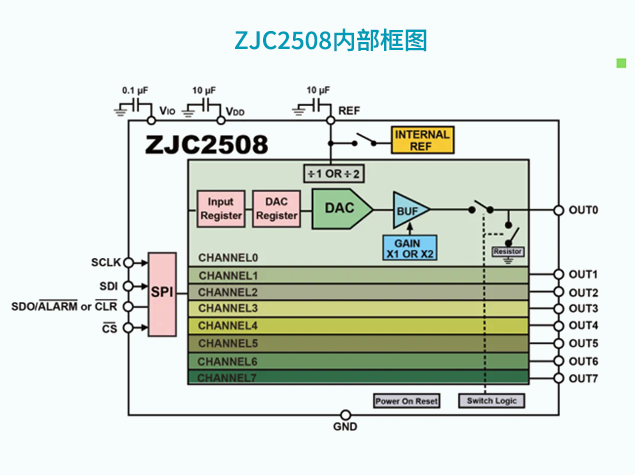

以ZJC2508為例,其主要性能參數如下:
積分非線性誤差(INL):±1.5 LSB
微分非線性誤差(DNL):±0.75 LSB
壓擺率:1 V/μs
建立時間:5 μs
毛刺脈沖能量:低至2 nV·s
總諧波失真(THD):-72 dB @ 1kHz
供電電流:每通道僅0.2 mA
工作溫度范圍:-40°C 至 +125°C
此外,該系列產品支持帶有CRC糾錯功能的SPI接口,增強數據傳輸可靠性,適用于工業現場、車載及測試設備等復雜環境。
ZJC2508和ZJC2504支持靈活的輸出電壓設置,可通過以下公式計算輸出值:
其中,CODE為寫入寄存器的數值,N為DAC分辨率,VREF可選用內部或外部基準源。
內置的緩沖輸出電路具備較強的驅動能力,可用于構建改進型Howland電流源,實現雙向電流輸出控制,適用于高壓、高精度電流調節系統。搭配治精微ZJM5400系列精密匹配電阻,還可進一步提升整體系統性能。
此次DAC系列的發布,標志著治精微在高端信號鏈領域的布局持續完善。與其已推出的:
ZJC2541/2(18位、1MSPS DAC)
ZJC2000(18位、400kSPS ADC)
形成協同配合,全面覆蓋高精度信號生成與采集的應用需求。
同時,配套的高性能模擬前端組件也已就位,包括:
精密電壓基準源ZJR1001/2/3/4(溫漂<5ppm/°C)
36V精密運放ZJA3000
精密儀表放大器ZJA3600
5V精密運放ZJA3202/3206/3216
精密匹配電阻對ZJM5400
這些器件共同構建起從信號采集、調理到輸出的完整解決方案,助力客戶縮短開發周期,提升系統精度與可靠性。如需產品規格書、樣片測試、采購、BOM配單等需求,請加客服微信:13310830171。
