在寬輸入電壓（VIN）應用中，四開關降壓-升壓（4-switch buck-boost）轉換器因其靈活的電壓適應能力，成為替代SEPIC、Cuk等多電感拓?fù)涞睦硐脒x擇。該結構僅需一個電感即可實現VIN高于、低于或等于輸出電壓（VOUT）的全范圍調節，廣泛適用于電池供電設備、工業電源及車載系統等對空間和效率要求較高的場景。

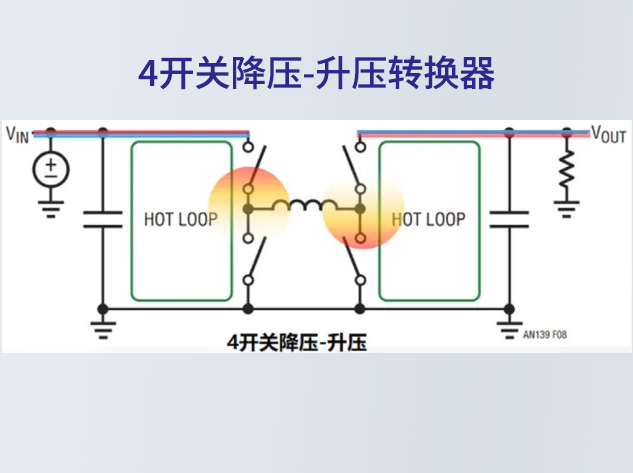

如下圖所示，該拓?fù)溆伤膫€功率開關組成，工作模式依據VIN與VOUT的關系動態切換：

升壓模式：左上橋臂開關導通并保持，右下橋臂開關進行PWM控制，形成傳統Boost結構；

降壓模式：右上橋臂開關導通并保持，左下橋臂開關進行PWM控制，表現為標準Buck結構；

升降壓過渡模式：當VIN接近VOUT時，四個開關均參與換相，通過調節平均電壓維持輸出穩定。

熱環路分析與EMI優化建議

不同工作模式下的熱環路分布有所不同：

在降壓模式下，主要熱環路位于輸入側，右側開關動作引發輻射噪聲；

在升壓模式下，熱環路集中在輸出側，左側開關切換帶來高頻干擾；

在升降壓模式下，兩個熱環路同時存在，EMI問題更為復雜，布局時應優先降低兩部分環路面積。

相比SEPIC拓?fù)洌拈_關結構因使用單一電感，簡化了電路設計并節省PCB空間，但在模式切換過程中可能引入瞬態頻譜擾動。新一代IC（如ADI產品）已通過優化控制算法和斜率補償技術顯著緩解此類問題，但仍需注意輸入變化速率，避免頻繁模式切換造成不穩定。

工程師設計注意事項：

驅動刷新機制：頂部開關在持續導通狀態下仍需定期刷新，防止因長時間關閉導致驅動失效；

模式切換滯回設置：為避免在VIN緩慢變化時產生震蕩，控制器內部通常設有滯回窗口，影響響應速度；

反饋網絡隔離與精度：由于輸出極性可能與輸入一致，反饋路徑需考慮電氣隔離或共模誤差補償；

散熱與封裝選擇：高功率密度下MOSFET損耗較大，建議采用低RDS(on)器件，并結合良好散熱封裝或模塊化方案。

推薦型號及其適用場景：

LT3433：支持4V至60V輸入，輸出可調至3.3V~20V，500mA電流能力，適合寬輸入通用型升降壓設計；

LTC3114-1：集成同步整流，支持40V輸入/40V輸出，具備可編程輸出電流限制，適用于高精度恒流應用；

LTM8083：uModule封裝，3V~36V輸入，輸出1V~36V連續可調，1.5A輸出電流，適合快速部署的小型化系統。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。深圳市中芯巨能電子有限公司為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試等服務。

總結而言，四開關降壓-升壓拓?fù)湟云鋯坞姼薪Y(jié)構、高效能表現和寬VIN/VOUT適應能力，成為現代電源系統中的重要組成部分。對于工程師而言，深入理解其工作原理、熱環路行為以及合理選型，是實現高性能電源設計的關鍵所在。
