在隔離型DC-DC轉換器中，反激（Flyback）拓?fù)湟蚱浣Y(jié)構簡單、成本低且支持寬輸入輸出比而被廣泛應用于中小功率電源系統中。該拓?fù)浔举|(zhì)上基于升壓（Boost）結構，通過引入變壓器實現電氣隔離，并利用繞組變比調節電壓轉換范圍，使其適用于從幾伏到數百甚至數千伏的多種應用場景。

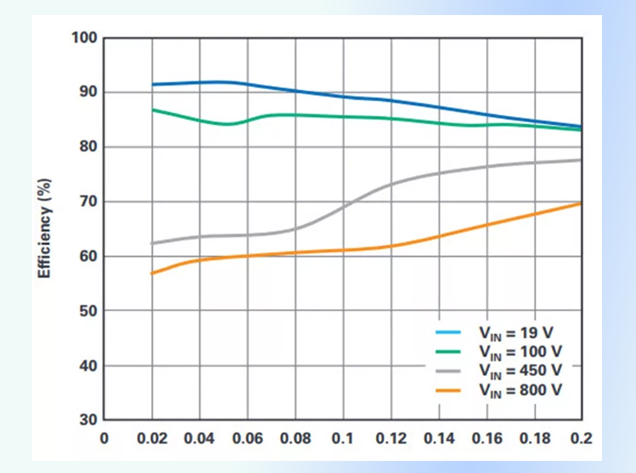

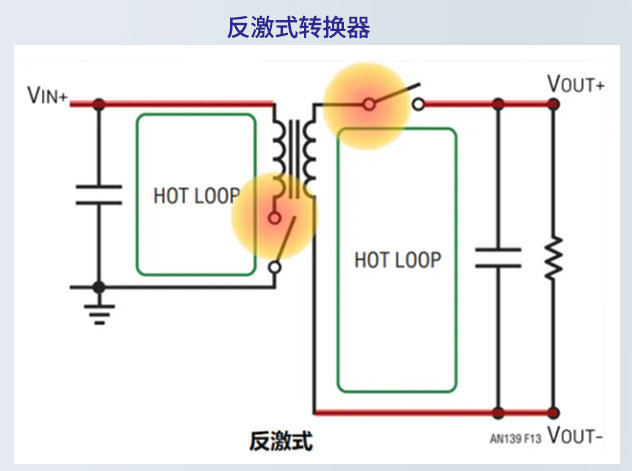

如下圖所示，反激式電路包含兩個主要熱環路——輸入側和輸出側。這兩個環路由于存在快速變化的電流（高di/dt），是EMI噪聲的主要來源。因此，在PCB布局過程中應盡量縮短相關路徑長度，減小環路面積，以降低輻射噪聲。然而，變壓器體積通常較大，可能限制了這一優化空間，增加了布局挑戰。

另一個關鍵設計考慮是開關節點處的電壓尖峰問題。當主開關（MOSFET）關斷時，由于變壓器漏感的存在，會產生較大的反激電壓脈沖，其幅值與輸出電流成正比。為抑制這類高頻尖峰，通常需要在開關節點附近添加RC緩沖網絡或TVS鉗位器件，防止造成MOSFET擊穿或引發額外的傳導干擾。

反激拓?fù)涮貏e適用于需要直流隔離的場合，例如工業控制、儀器儀表、醫療設備等對安全等級要求較高的系統。同時，由于其具備多路輸出能力，次級繞組可靈活配置不同極性或電壓等級，適合為多個子系統提供獨立供電。

值得注意的是，反激拓?fù)渫ǔ４嬖谳^高的共模漏電流，尤其在高壓輸出應用中更為明顯。因此在滿足安規認證的設計中，必須合理選擇Y電容及屏蔽措施，以符合EMC標準。

此外，若采用非光學反饋（即無光耦反饋）方案，則輸出電壓調整率和負載調整率相對傳統閉環反饋會有所下降，需權衡性能與簡化設計之間的取舍。

推薦型號及其適用場景：

LT8301：集成MOSFET的非光耦反饋單片IC，支持42V輸入/6W輸出，適合低功耗通用隔離電源；

LT3511：100V耐壓，2.5W輸出能力，適用于中低壓輸入、緊湊型隔離電源模塊；

LTC3803：控制器架構，支持高達75V輸入，搭配外部MOSFET可用于更高功率需求的應用；

LT3001：36V輸入/4W輸出，專為小尺寸、低功耗隔離式轉換設計，集成度高。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。深圳市中芯巨能電子有限公司為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試等服務。

總結而言，反激式轉換器憑借其結構靈活、易于實現隔離的優勢，成為眾多工程師在設計初級隔離電源時的首選。但在實際應用中，仍需重點關注熱環路布局、反激電壓抑制、EMI濾波以及反饋精度等問題。隨著集成化趨勢的發展，新一代非光耦反饋IC將進一步提升設計效率并縮小整體尺寸。
