在電源設計中，反相降壓-升壓（Inverting Buck-Boost）拓?fù)涑Ｓ糜趶恼斎腚妷荷韶?fù)輸出電壓。該結構雖然基礎，但在實際應用中涉及多個關鍵設計考量，其中最重要的問題之一是如何處理不同參考地之間的信號通信——即電平轉換。

一、為何需要電平轉換？

在典型的反相拓?fù)渲校_關穩壓器IC的GND引腳并不連接系統地，而是連接到所生成的負電壓節點。這意味著該IC的所有引腳電壓均以負電壓為基準，而非系統地。因此，當需要對穩壓器進行使能控制（EN）、同步時鐘輸入（SYNC）、電源良好反饋（PGOOD）等信號交互時，必須進行電平轉換，以確保信號能在不同電位之間正確傳輸，避免損壞器件或造成誤操作。

二、典型電路中的電平轉換實現方式

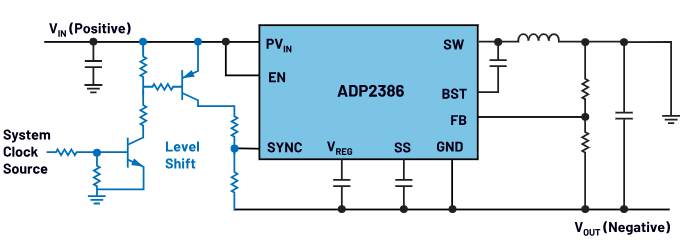

以ADP2386為例，該降壓穩壓器被配置為反相拓?fù)浜螅銰ND引腳連接至輸出負電壓，而輸出電壓本身則作為系統地使用。這種配置導致控制器與系統其他部分處于不同的電位平面。此時，若需引入外部時鐘同步或啟用/禁用功能，通常需要額外的電平轉換電路，如采用雙極型晶體管配合分壓電阻構成的簡單電平移位方案。

此類電路雖然可行，但存在以下缺點：

占用額外PCB空間；

增加設計復雜度；

提高整體成本；

多個信號通道需分別配置電平轉換器，尤其在使用PMBus等數字接口時更為繁瑣。

三、集成電平轉換功能的解決方案

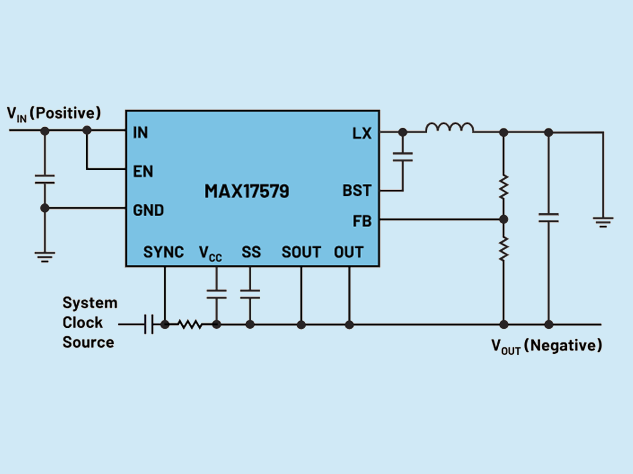

為簡化設計流程并提升系統可靠性，一些廠商推出了專為反相拓?fù)鋬?yōu)化的開關穩壓器IC，例如Maxim Integrated的MAX17579。這類芯片內部集成了針對系統通信所需的電平轉換功能，無需外接復雜的離散元件即可實現EN、SYNC、PGOOD等信號的跨地通信。

相比傳統方案，集成式設計不僅顯著減小了電路體積，還提升了整體穩定性與可制造性。例如，在使用MAX17579的設計中，原本需要多個分立元件的電平轉換路徑被完全內建，使得電路更簡潔、調試更高效。

四、仿真工具輔助設計優化

在進行反相拓?fù)浜碗娖睫D(zhuǎn)換設計時，借助LTspice?、EE-SIM?等仿真平臺可以有效評估電位差影響、穩壓性能及電平轉換電路的行為表現。此外，對于已集成電平轉換功能的IC（如MAX17579），這些工具也支持快速搭建模型并驗證設計可行性，從而縮短開發周期。

結語：

在構建反相降壓-升壓電源系統時，工程師必須高度重視電平轉換問題。特別是在需要與主控系統進行多路信號交互的應用場景中，合理選擇具備集成電平轉換能力的開關穩壓器IC，不僅能簡化外圍電路設計，還能提升系統的穩定性和可維護性。借助現代仿真工具的支持，電源工程師可以更加高效地完成從理論分析到實際部署的全流程開發工作。
