近日，全球領先的功率半導體及芯片解決方案提供商Alpha and Omega Semiconductor （AOS）發布了其最新的MOSFET產品——AONK40202。這款采用DFN3.3x3.3源極朝下（Source Down）封裝技術的25V MOSFET，特別針對高功率密度DC-DC應用進行了優化，旨在滿足AI服務器和數據中心電源系統的嚴格要求。AOS代理-中芯巨能為您介紹AONK40202：產品優勢及技術參數。如需AONK40202產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

AONK40202產品優勢

在現代計算領域中，尤其是隨著AI技術和大數據處理需求的不斷增長，對電力供應系統的要求變得愈加嚴苛。AOS推出的AONK40202正是為了應對這一挑戰而設計的。通過將源極置于封裝底部，使得源極與PCB之間的接觸面積顯著增加，不僅改善了散熱性能，同時也優化了電氣性能。此外，柵極中置的設計簡化了PCB上的布線，減少了柵極驅動器連接，進一步提升了能效和系統可靠性。

AONK40202 MOSFET具備令人印象深刻的電流處理能力，它采用了帶夾片的DFN3.3x3.3封裝技術，能夠支持高達319A的連續電流，并且最高結溫可達175°C。這種設計上的革新，為提升系統級性能提供了可能，包括更好的散熱效果、更高的功率密度以及更高效的能源利用率。

與傳統的漏極朝下封裝相比，AONK40202所采用的源極朝下封裝技術，在降低功率損耗和增強散熱方面表現出色。更低的導通電阻(RDS(on))和改進的熱管理性能，使其成為工程師們優化PCB空間利用的理想選擇。特別是在面對AI服務器日益增長的功率密度需求時，AONK40202所提供的技術創新無疑提供了一個理想的解決方案。

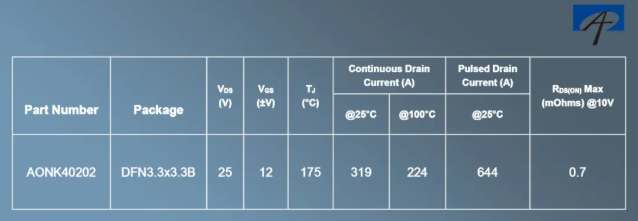

AONK40202技術參數

總之，AOS通過推出AONK40202 MOSFET，不僅展示了其在功率半導體領域的創新能力，而且也為解決當前和未來AI服務器和數據中心面臨的挑戰提供了一種高效、可靠的途徑。對于那些尋求提高其硬件效率和可靠性的公司而言，AONK40202是一個不容錯過的選擇。正如MOSFET產品線資深總監Peter H. Wilson所說，這樣的創新正是推動行業向前發展的關鍵動力。
