在現代電子設備中，電源架構通常由多個電壓軌組成，涵蓋從低于1V到12V的廣泛范圍。處理器、射頻前端、高速ADC/DAC以及圖像傳感器等關鍵模塊對供電質量極為敏感，因此對低噪聲電源的需求日益顯著。低壓差線性穩壓器（LDO）因其出色的輸出穩定性與紋波抑制能力，在這些高精度系統中扮演著不可或缺的角色。

LDO穩壓器的核心優勢與挑戰

LDO穩壓器本質上是一種非開關型直流穩壓器件，其核心功能是將輸入電壓轉換為更穩定的低電壓輸出，同時有效抑制輸入端的噪聲。相比開關穩壓器，LDO具備更低的輸出噪聲和更快的瞬態響應速度，尤其適合用于噪聲敏感型負載的后級穩壓。

然而，LDO并非完全“無噪”。其內部基準源、誤差放大器及反饋網絡都可能引入本底噪聲。此外，輸入端若存在來自前級開關電源或PCB走線耦合的高頻噪聲，也可能通過LDO傳遞至輸出。因此，設計人員在選擇LDO時需重點關注以下參數：

PSRR（電源抑制比）：反映LDO對輸入噪聲的抑制能力，尤其在100Hz至1MHz范圍內尤為重要；

總輸出噪聲（Total Output Noise）：衡量在特定頻率范圍內積分后的均方根噪聲值，直接影響ADC/DAC的信噪比；

噪聲密度（Noise Density）：描述噪聲在頻域上的分布，對通信系統、傳感器信號鏈尤為關鍵。

噪聲來源與應對策略

現代電源系統中，噪聲的主要來源包括：

前級開關穩壓器：由于MOSFET導通/關斷產生的尖峰與振鈴效應；

外部干擾：如PCB布局引起的寄生電感、地彈、共模噪聲；

LDO自身噪聲：主要來源于內部帶隙基準與誤差放大器。

針對上述問題，常見的降噪措施包括：

在LDO前后添加鐵氧體磁珠或RC低通濾波器，抑制高頻噪聲；

使用集成低噪聲技術的LDO IC，如ADI公司的LT3045、ADP7158等；

配合Silent Switcher?系列開關穩壓器使用，減少整體噪聲源；

優化PCB布局，縮短電源路徑，降低寄生效應。

應用場景與選型建議

在實際工程中，低噪聲LDO的應用涵蓋多個領域：

圖像傳感器供電：如DSLR相機圖像傳感器要求極低的1/f噪聲；

射頻電路供電：如ADAS雷達系統的LO供電需保持相位噪聲最小；

音頻DAC供電：影響最終音質表現，需選用超低噪聲LDO；

高速ADC/DAC參考電壓供電：確保數據轉換精度；

醫療成像與測試儀器：對微弱信號檢測有極高靈敏度需求。

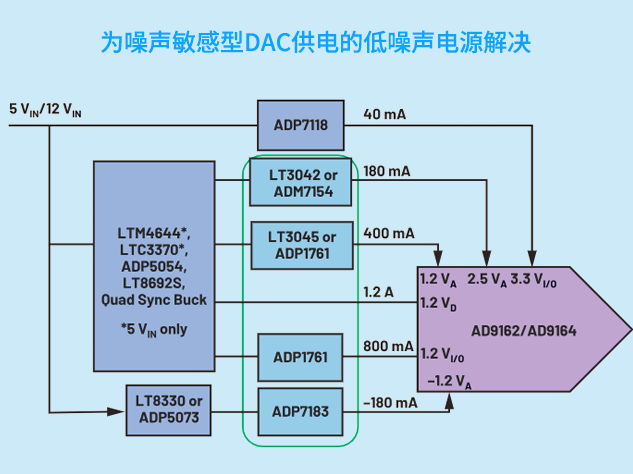

根據負載電流與噪聲指標，可參考如下選型建議：

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結語

隨著電子系統復雜度的提升，電源噪聲已成為制約系統性能的關鍵因素之一。低噪聲LDO穩壓器憑借其優異的PSRR特性、快速響應能力和靈活的拓?fù)浣Y(jié)構，在精密模擬、射頻通信、高速數據采集等領域發揮著重要作用。對于工程師而言，合理選擇并配置LDO不僅有助于提升系統穩定性，更能為后續調試與優化預留充足裕量。在面對噪聲問題時，優先審視電源設計往往是解決問題的第一步。
