隨著高速ADC/DAC、高精度傳感器和射頻鎖相環（PLL/VCO）等器件對電源噪聲敏感度的提升，傳統的低壓差線性穩壓器（LDO）正面臨越來越嚴苛的性能挑戰。尤其在雙極性供電系統中，對負電源軌的噪聲與紋波抑制能力提出了更高要求。ADI推出的LT3094作為業界領先的負LDO穩壓器，憑借其超低輸出噪聲與超高電源抑制比（PSRR），為高性能模擬電路提供了理想的電源解決方案。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹LT3094關鍵特性及典型應用方案。

LT3094的核心技術特性

LT3094采用基于精密電流源基準的架構，后接高性能輸出緩沖器，實現從0V至–19.5V寬范圍可調輸出電壓。該架構保證了輸出噪聲、PSRR及負載調節率幾乎不隨輸出電壓變化而波動。其典型指標如下：

輸出噪聲：在10Hz至100kHz帶寬范圍內僅為0.8μVrms；

PSRR性能：在1MHz頻率下高達74dB；

集成保護功能：包括限流折返、熱關斷、反向電流/電壓保護；

可編程功能：支持電流限制設定、電源良好閾值控制、快速啟動及輸入-輸出電壓差控制（VIOC）；

并聯擴展能力：多個LT3094可直接并聯以提升輸出電流能力，并改善均流和降低整體噪聲。

典型應用方案分析

單路低噪聲負電源設計

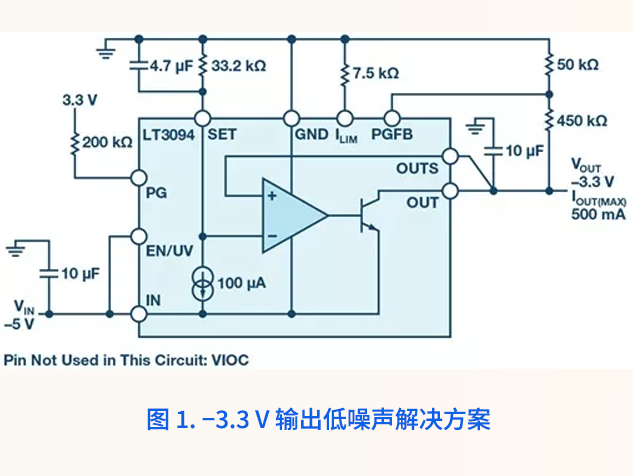

圖1展示了一個基于LT3094的?3.3V低噪聲電源設計方案，僅需一個外部電阻即可設定輸出電壓。整個解決方案尺寸小巧（約10mm×10mm），適用于空間受限的高密度PCB布局。通過合理配置VIOC引腳電壓，可在不同輸出電壓下維持LDO兩端恒定的壓差，從而優化功耗與PSRR之間的平衡。

圖1

多片并聯提升輸出電流

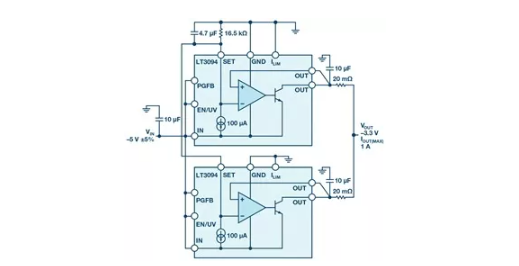

當需要更大輸出電流時，LT3094可通過并聯方式輕松擴展。如圖2所示，兩個LT3094并聯運行，在?3.3V輸出下可提供高達1A的負載電流。通過在每個輸出端串聯20mΩ鎮流電阻，可實現良好的均流效果。熱成像測試顯示，在?5V輸入、1A負載條件下，兩片LT3094溫升均勻，散熱性能優異。

圖2

正負雙電源系統設計

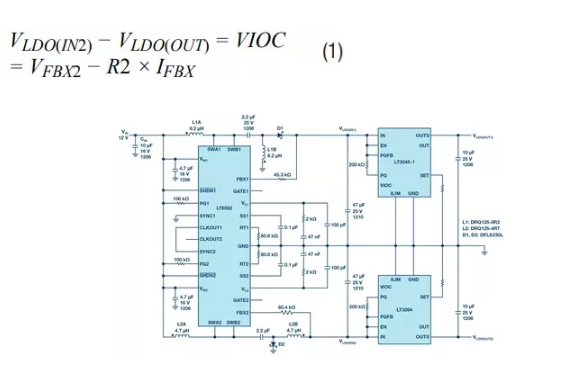

圖3展示了由LT8582、LT3045-1和LT3094構成的可變雙電源系統。其中LT8582作為前級DC/DC轉換器，分別產生正負輸出；LT3045-1和LT3094分別用于正負電源的后級濾波穩壓。通過設置VIOC引腳電壓，確保即使輸出電壓在±3.3V至±12V之間變化，LT3094兩端始終保持最佳壓差，兼顧效率與紋波抑制性能。

圖3

值得注意的是，在LT3094輸入端應避免使用額外電容。若開關轉換器距離LDO小于兩英寸，輸入電容可能引入電磁耦合效應，反而降低PSRR性能。因此推薦僅依賴前級轉換器的輸出電容，以獲得最優噪聲抑制表現。

結論

LT3094以其卓越的噪聲抑制能力和靈活的可擴展性，成為高精度、低噪聲系統中不可或缺的負電源解決方案。無論是在單通道精密測量設備、高速數據采集系統，還是在需要雙極性供電的運算放大器、ADC/DAC接口中，LT3094都能顯著提升系統信噪比與動態范圍。結合VIOC控制、多片并聯擴展和合理的外圍電路設計，工程師可以構建出高效、穩定且具備優異EMI性能的電源架構，滿足現代高端電子系統對電源質量的嚴苛需求。
