在現代電子系統中，數據轉換器的性能對于整個系統的效率和精度至關重要。時間交錯技術是一種強大的方法，可以顯著提升模數轉換器（ADC）的采樣速率和性能。本文將詳細介紹時間交錯技術的原理、優勢以及在實際應用中的挑戰和解決方案。

時間交錯技術的原理

時間交錯技術通過使用多個相同的ADC，并以比每個單獨ADC更高的速率處理采樣數據序列。簡單來說，時間交錯（IL）由時間多路復用多個相同的ADC并聯陣列組成。例如，通過交錯四個10位/100 MSPS的ADC，理論上可以實現一個10位/400 MSPS的ADC。

在時間交錯系統中，一個模擬輸入信號被多個ADC采樣，每個ADC依次采樣并轉換為數字信號。這些數字信號通過解復用器重新組合，形成一個高采樣速率的輸出數據序列。雖然每個ADC的采樣速率較低，但整體系統等效于一個高采樣速率的單個ADC。

時間交錯技術的優勢

時間交錯技術的主要優勢在于能夠顯著提升ADC的采樣速率，從而提高系統的帶寬和動態范圍。例如，通過交錯多個低速ADC，可以實現一個高速ADC的功能，而不需要復雜的高速采樣電路。這種方法不僅提高了采樣速率，還降低了功耗和成本。

時間交錯技術的挑戰

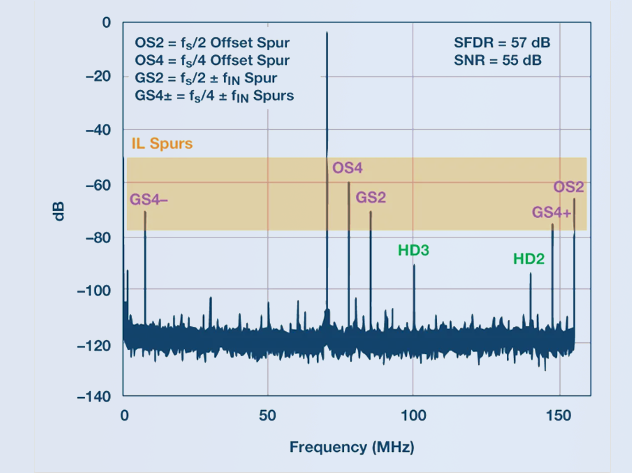

盡管時間交錯技術具有顯著的優勢，但在實際應用中也面臨一些挑戰。一個重要的問題是交錯雜散（IL雜散）的產生。這些雜散成分是由通道間的模擬失配引起的，例如增益失配、失調失配、采樣時間偏斜和帶寬失配等。這些雜散成分會降低系統的性能，尤其是在高頻應用中。

解決方案與校準技術

為了克服這些挑戰，開發了多種校準技術和隨機化方法。通過精確測量和校正通道間的失配，可以顯著降低交錯雜散的功率。此外，通過隨機化通道的采樣順序，可以將殘留的交錯雜散功率擴散到噪聲底，從而減少雜散成分的影響。

實際應用案例

以AD9625為例，這是一個12位/2.5GSPS的三路交錯ADC。通過對三個通道之間的失配進行校準，可以顯著減少交錯雜散的功率。進一步通過通道隨機化技術，可以將殘留的交錯雜散功率擴散到噪聲底，從而提高系統的無雜散動態范圍（SFDR）。

另一個例子是AD9652，這是一個16位/310 MSPS的四路交錯ADC。通過校準和隨機化技術，可以顯著改善輸出頻譜的純度，提高系統的性能。如需AD9652產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結論

時間交錯技術是一種強大的工具，可以顯著提升ADC的性能。通過校準和隨機化技術，可以有效減少交錯雜散的影響，從而實現全集成、極高速的12/14/16位交錯ADC。在實際應用中，時間交錯技術可以顯著提高系統的帶寬和動態范圍，為寬帶信號處理提供了有效的解決方案。
