=在當今的電子設備中，電源管理是確保設備高效運行的關鍵。對于電池供電系統和能量采集應用來說，選擇合適的DC-DC轉換器至關重要。代理銷售ADI旗下全系列IC電子元器件-中芯巨能將介紹一類新的DC-DC轉換器LTC3336。它在待機模式下僅消耗約65 nA的電流，非常適合電池供電系統。

轉換效率的重要性

轉換效率是電源轉換器的一個關鍵特性。常見的開關穩壓器（降壓轉換器）的轉換效率通常在85%到95%之間。然而，許多應用需要特殊類型的轉換效率，尤其是針對低輸出功率進行優化的轉換器。始終在線的電池供電系統在待機模式下需要消耗的電流量通常非常低。例如，測量橋梁振動或檢測森林火災的傳感器，這些設備需要在低電量下長時間運行。這一特性在依賴能量采集器作為能源的系統中尤為重要。

LTC3336的特性

LTC3336代表了一類新的DC-DC轉換器。當產生輸出電壓且輸出端有低負載時，它在待機模式下僅消耗約65 nA的電流。圖1展示了一個緊湊的電路例子，它從大約7 V的輸入電壓產生2.5 V的輸出電壓。

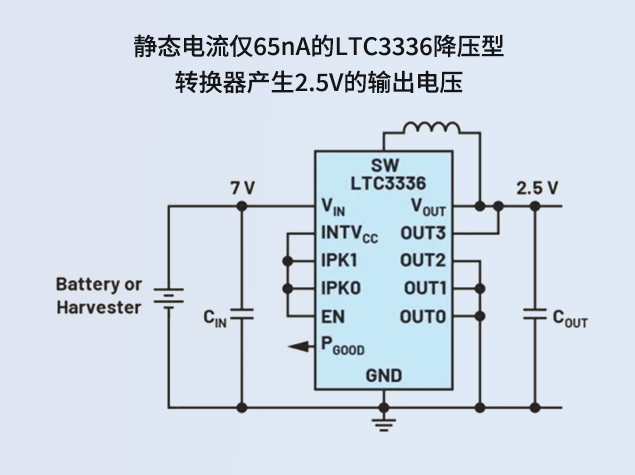

圖1.靜態電流僅65nA的LTC3336降壓型轉換器產生2.5V的輸出電壓

此類電壓轉換器的輸出電壓通常不是通過電阻分壓器設置的，否則會浪費太多能量。為了能夠設置不同的輸出電壓，LTC3336使用引腳OUT0到OUT3。根據這些引腳的接線，輸出電壓可以步進方式在1.2 V和5 V之間設置。

電流限制功能

在許多能量采集應用中，必須保護能源免受過大電流負載的影響。有些電池或采集器只能提供有限的電流。如果超過這個特定的限流值，電壓會下降，甚至可能損壞設備。因此，限制電源轉換器的電流消耗是有意義的。LTC3336能夠以10 mA到300 mA的可調步長限制輸入電流。此輸入電流限制類似于輸出電壓，因為它可以通過IPK0和IPK1引腳的適當接線來設置。

效率曲線與節能優勢

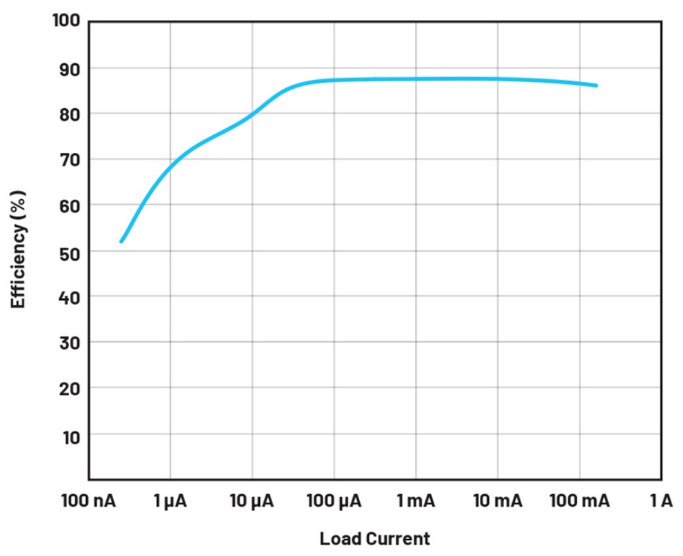

圖2中的效率曲線顯示了在輸出電流非常低（如1 μA）時可以達到的效率。這在長時間工作和低負載的應用中節省了大量能量。例如，對于需要長時間待機的傳感器或無線電節點，LTC3336的低待機電流和高效率特性使其成為理想選擇。

圖2

實際應用案例

LTC3336特別適用于需要低功耗和高效率的電池供電系統。例如，測量橋梁振動或檢測森林火災的傳感器通常需要在低電量下長時間運行。LTC3336的低待機電流和高效率特性使其能夠顯著延長電池壽命。此外，對于依賴能量采集器的系統，LTC3336的低功耗特性可以減少能量采集器的尺寸，從而降低成本。

結語

LTC3336在待機模式下僅消耗65 nA的電流，因而是電池供電系統的出色選擇。這意味著，電池大小固定的電路可以工作更長時間，或者能量采集器可以設計得更小，因而成本更低。通過合理選擇和配置LTC3336，可以顯著提升電池供電系統和能量采集應用的性能和可靠性。如需LTC3336產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
