在當今快速發展的科技領域，超級電容作為一種高效的儲能元件，正逐漸成為眾多應用的首選。與傳統電池相比，超級電容憑借其獨特的工作原理和顯著優勢，正在改變我們對儲能設備的認知。代理銷售ADI旗下全系列IC電子元器件-中芯巨能將詳細介紹超級電容的優勢，以及一款專為超級電容設計的高效充電控制器——MAX17701。

一、超級電容的獨特優勢

超級電容的工作原理基于靜電原理，而非化學反應。這一特性使其避免了傳統電池化學儲能中常見的壽命問題。超級電容能夠在數百萬次的充放電循環中保持性能，使用壽命長達20年，遠超傳統電池。此外，超級電容的低阻抗特性支持快速充電和放電，能夠在幾秒鐘內完成充放電過程。這種快速充放電能力使其非常適合需要瞬時高功率傳輸?shù)膽?yīng)用場景，例如電動汽車的快速充電、太陽能儲能設備等。

超級電容還具備適度的長時間保持電荷能力，能夠在短時間內釋放大量能量，同時也能在較長時間內維持一定的電量水平。這一特性使其可以與電池并聯使用，為負載轉換期間需要瞬時峰值功率傳輸?shù)膽?yīng)用提供支持，進一步拓展了其應用范圍。

二、超級電容的充電挑戰

盡管超級電容具有諸多優勢，但其快速充放電特性也對充電器提出了更高的要求。超級電容的充電器需要能夠處理大電流，并在充電過程中以恒流（CC）模式平穩工作。充電過程可能從0 V開始，一旦達到最終輸出值，則切換到恒壓（CV）模式。在高電壓應用中，多個超級電容通常串聯在一起，這要求充電器能夠管理高輸入和輸出電壓，以確保充電過程的安全性和效率。

三、MAX17701超級電容充電控制器

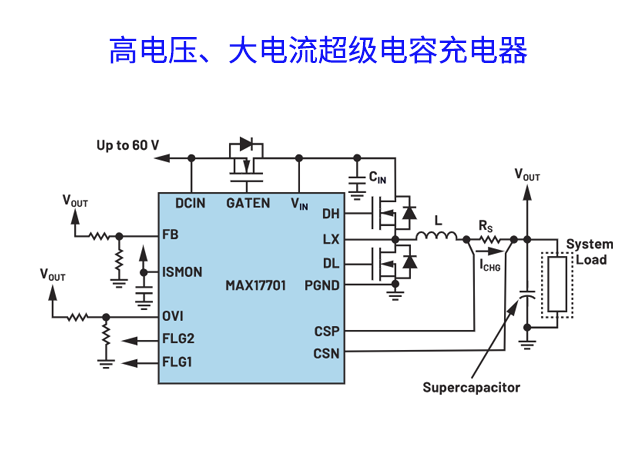

MAX17701是一款專為大電流充電而設計的高效率、高電壓、同步降壓超級電容充電器控制器。它能夠在4.5 V至60 V的寬輸入電壓范圍（VDCIN）內工作，輸出電壓可編程，范圍為1.25 V至（VDCIN–4 V）。這種寬廣的輸入和輸出電壓范圍使其能夠適應多種應用場景，滿足不同設備的充電需求。

（一）高效率同步降壓設計

MAX17701采用同步降壓設計，通過使用兩個MOSFET來替代傳統降壓轉換器中的二極管，顯著提高了充電效率。這種設計不僅減少了功率損耗，還降低了發熱，提高了系統的可靠性。與非同步降壓轉換器相比，同步降壓設計能夠在更高的電流下保持高效率，確保超級電容的快速充電。

（二）外部N-MOSFET與“邏輯或”功能

MAX17701利用外部N-MOSFET提供輸入電源側“邏輯或”功能，有效防止超級電容放電回到輸入端。這一特性在多電容串聯應用中尤為重要，能夠保護充電器和電容的安全。通過外部N-MOSFET，MAX17701能夠靈活地控制充電電流和電壓，適應不同的充電需求。

（三）簡單高效的充電曲線

MAX17701的充電曲線簡單高效，能夠在恒流模式下以穩定的電流為超級電容充電，直到電容電壓達到預設值。隨后，充電器切換到恒壓模式，保持輸出電壓穩定，確保電容安全充電。這種充電曲線不僅保證了充電速度，還延長了電容的使用壽命。

四、應用場景

MAX17701適用于多種需要快速充放電的應用場景，例如：

電動汽車：為電動汽車的快速充電和瞬時高功率輸出提供支持，顯著縮短充電時間。

太陽能儲能設備：在夜間或陰天時快速充電，為設備提供穩定的電源。

工業設備：為需要瞬時高功率支持的工業設備提供可靠的電源解決方案，提高設備的運行效率。

超級電容憑借其高耐用性、快速充放電能力和長壽命，在現代電子設備中具有廣泛的應用前景。MAX17701作為一款專為超級電容設計的充電器控制器，以其高效率、高電壓和同步降壓設計，滿足了超級電容的充電需求。它不僅能夠提高充電速度，還能延長電容的使用壽命，為各種需要快速充放電的應用提供了理想的解決方案。隨著科技的不斷進步，超級電容和MAX17701這樣的高效充電控制器將為更多領域帶來創新和變革。試試 MAX17701，或許它就是你所需要的高效充電解決方案。如需MAX17701產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
