在當今電子設備不斷追求高性能、高效率和小型化的背景下,電源管理芯片的設計面臨著諸多挑戰。LTC7050(訂購型號:LTC7050AV#PBF)雙通道單片式功率級以其卓越的性能和創新的設計,為電源管理領域帶來了新的突破。代理銷售ADI旗下全系列IC電子元器件-中芯巨能將詳細介紹LTC7050的核心技術、優勢以及其在實際應用中的表現。
LTC7050是一款高度集成的雙通道功率級芯片,專為高電流電源應用而設計。它在緊湊的封裝中集成了高速驅動器、低電阻半橋電源開關以及全面的監控和保護電路。這種高度集成的設計不僅提高了系統的可靠性,還顯著減少了外部元件的數量,降低了設計復雜度。
(一)SilentMOS?技術與Silent Switcher? 2架構
LTC7050采用了SilentMOS?技術,結合第二代Silent Switcher? 2架構,顯著降低了電磁干擾(EMI)和開關節點電壓過沖。這種架構通過優化高頻操作,減少了高頻功率損耗,并最大限度地減少了電磁干擾。Silent Switcher? 2架構在LQFN封裝內部集成了關鍵的VIN解耦電容,縮小了熱環路,降低了寄生電感,從而顯著減少了開關節點的電壓尖峰。
(二)高頻操作與高效率
LTC7050支持高達2MHz的開關頻率,能夠在1MHz、1.8V輸出時實現高達94%的效率。這種高頻操作能力使得LTC7050在小尺寸設計中也能提供高性能,特別適合對空間要求嚴格的高電流服務器和工作站。
(三)精確電流監控與保護
LTC7050提供了精確的開關電流監控功能,能夠?qū)崟r(shí)檢測功率MOSFET的電流,實現嚴格的電流平衡和即時過流保護。這種精確的電流監控能力使得LTC7050在多相電源設計中表現出色,能夠有效防止過流和短路故障。
(一)低EMI設計
Silent Switcher? 2架構通過集成關鍵的VIN解耦電容,顯著減少了熱環路電感,從而降低了開關節點的電壓尖峰和EMI。這種設計不僅提高了系統的可靠性,還簡化了PCB布局,減少了對復雜電磁抵消設計的需求。
(二)高效率與低損耗
LTC7050的轉換損耗很低,因而在高頻設計中,其比常規DrMOS模塊效率更高。功率器件電流和電壓的重疊時間由驅動速度決定。LTC7050的驅動器與功率回路集成在同一裸片上,所有柵極驅動器的電容都在封裝中,取消了鍵合線,每個驅動環路中的寄生電感接近于零。這種設計使得LTC7050能夠快速開啟和關閉功率器件,大大降低了轉換損耗。
(三)熱增強型封裝
LTC7050采用了5mm × 8mm的LQFN封裝,提供雙路40A額定連續輸出電流能力。這種熱增強型封裝設計能夠有效散熱,確保在高負載條件下也能保持穩定的性能。
LTC7050適用于多種高性能電源應用場景,包括:
高電流服務器和工作站:為高性能計算設備提供穩定、高效的電源。
網絡/電信微處理器電源:滿足網絡設備和電信設備對電源的高精度和高效率要求。
小尺寸POL轉換器:在空間受限的應用中,提供緊湊型、高性能的電源解決方案。
LTC7050的主要參數規格如下:
每個通道的峰值輸出電流:70A
SilentMOS?智能功率級:采用低EMI/EMC Silent Switcher? 2架構
超低SW電壓過沖:確保在高頻操作下的可靠性
頻率范圍:高達2MHz
輸入電壓范圍:高達14V
效率:在1MHz、1.8V輸出時,效率高達94%
集成升壓二極管和電容器:簡化電路設計
精確的開關電流監控:實現嚴格的電流平衡和即時過流保護
功率MOSFET過流保護:確保系統安全
輸入過壓和偏置欠壓保護:提供全面的保護功能
熱監視器:帶有過熱標志,確保在高溫環境下的可靠性
三態PWM輸入:兼容3.3V/5V邏輯電平

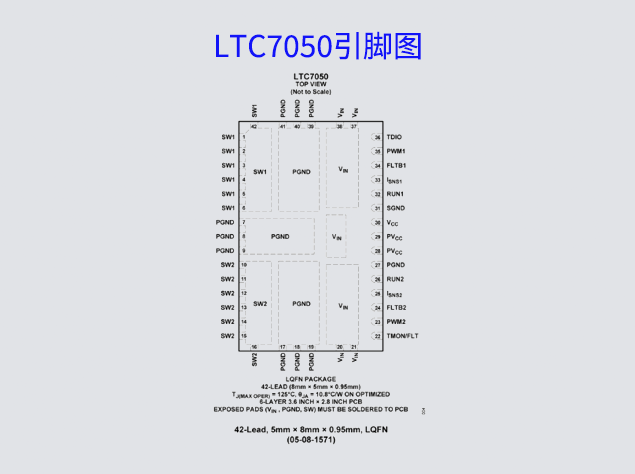

封裝形式:5mm × 8mm LQFN封裝
LTC7050可以配置為對兩個獨立的電源軌供電,每個電源軌有單獨的開/關控制、故障報告和電流檢測輸出。此外,它也可以配置為一個雙相單輸出轉換器,提供更高的功率密度。這種靈活性使得LTC7050能夠滿足多種不同的電源需求。
LTC7050雙通道單片式功率級憑借其高效能、低EMI、精確電流監控和全面保護功能,成為了現代電源管理系統中的理想選擇。其Silent Switcher? 2架構和集成自舉電源支持高速切換,顯著降低了高頻功率損耗和電磁干擾。無論是用于高電流服務器、網絡設備還是小尺寸POL轉換器,LTC7050都能提供卓越的性能和可靠性。
