在現代智能家居和娛樂設備中，智能搖頭機因其獨特的功能和便捷的操作而備受青睞。然而，實現高效的電機控制是確保這些設備能夠流暢運轉、提供高質量體驗的關鍵因素之一。為此，市場上出現了多種電機驅動芯片，其中AiP6188/AiP6187憑借其卓越的性能和多功能特性，成為了眾多開發者和工程師的理想選擇。

多通道驅動與I2C通信

AiP6188/AiP6187是一款專為多通道電機驅動設計的芯片，特別適用于需要精確控制步進電機或高效驅動直流電機的應用場景，如智能搖頭機。它支持通過I2C接口進行通信，這種接口廣泛應用于各種電子設備之間數據傳輸，具備良好的兼容性和穩定性。無論是自動模式還是手動模式下，這兩款芯片都能夠提供強大的驅動能力，并且支持3.3V/5V工業級接口，適應不同的供電環境。

自動與手動雙模式驅動

在自動模式下，AiP6188/AiP6187能夠預配置運行步數及工作模式（包括整步/半步進、正轉/反轉），并自動生成四相步進電機的標準時序，極大地簡化了開發流程，降低了設計難度。這對于快速部署智能搖頭機項目尤其有利。而在手動模式下，用戶可以自由定制輸出時序，以滿足對復雜電機動作的精細控制需求；此外，在這種模式下，還可以驅動多達五路直流電機，增強了系統的靈活性和適用性，使得智能搖頭機能夠執行更加復雜的動作序列。

強大的驅動性能與低功耗設計

對于步進電機通道，AiP6188/AiP6187采用了開漏輸出的方式，并內置了續流二極管，這使得它們能夠有效地驅動小型直流電機。而對于直流電機通道，則使用推挽輸出方式，單個通道的最大驅動電流可達0.7A，足以應對大多數應用需求。值得注意的是，這款芯片還具有非常低的待機電流——僅為1400μA，這意味著它不僅能夠在長時間內保持穩定的工作狀態，還能顯著降低整體能耗，延長設備的續航時間。這對于電池供電的便攜式智能搖頭機尤為重要。

內置保護機制與豐富的功能特性

為了保障系統的安全可靠運行，AiP6188/AiP6187集成了多項內置保護措施，包括過溫保護和欠壓保護等。這些功能有助于防止因異常情況導致的硬件損壞。除此之外，該系列芯片還配備了指令緩存功能，可實時預存下一條指令，從而實現動作無縫銜接，提高了響應速度和平滑度。同時，計步統計與清零功能也使步進電機的動作規劃更加靈活方便，便于精準控制每個轉動步驟。

寬泛的工作電壓范圍與多種封裝形式

最后值得一提的是，AiP6188/AiP6187的工作電壓范圍十分寬廣，覆蓋2.7V至5.5V區間，能夠適應各種不同的電源供應條件。這為設計師們提供了更大的靈活性，可以根據具體項目需求來優化電路布局。此外，兩款芯片提供了兩種不同封裝形式供用戶選擇：AiP6188采用QFN20/TSSOP20封裝，而AiP6187則選用QFN24/SSOP24封裝。這種多樣化的封裝選項不僅便于集成到不同的產品中，還能夠幫助制造商降低成本，提高生產效率。

雙時鐘源技術

另一項值得關注的技術特性是雙時鐘源。AiP6187/AiP6188集成了24MHz高精度時鐘源，簡化了外圍電路的設計，降低了BOM成本。此外，AiP6188還支持外置時鐘輸入，這一功能使其能夠更好地適應那些對外圍時序有嚴格要求的應用場景，進一步提升了產品的競爭力。

步進模式與轉速調節

在步進模式方面，AiP6188/AiP6187支持整步和半步兩種工作模式，最大步數分別為2047步和4095步，可以根據實際需求進行調整。這種靈活性使得智能搖頭機能夠?qū)崿F(xiàn)平滑而準確的運動控制。此外，轉速模式允許用戶將轉速設定在0到732Hz之間，這個廣泛的范圍涵蓋了從緩慢移動到快速掃描的各種應用場景，確保設備能夠滿足多樣化的需求。

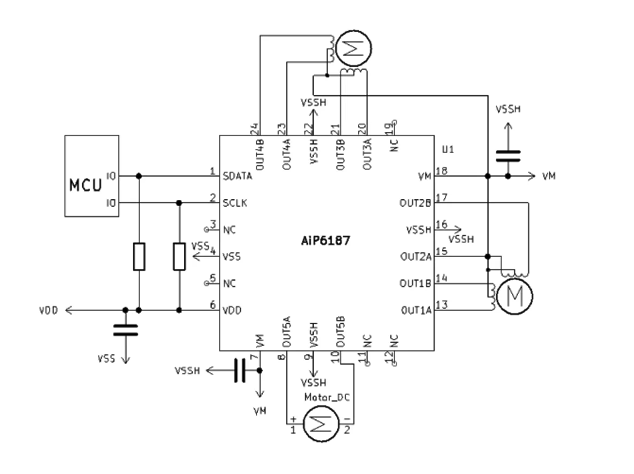

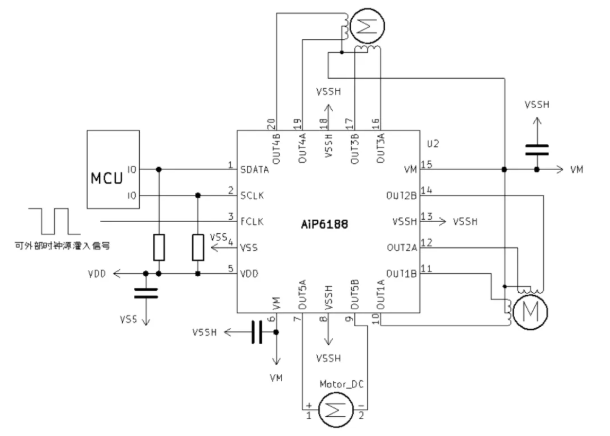

附AiP6188/AiP6187典型應用框圖

應用實例

以一款典型的智能搖頭機為例，它可以配備兩個步進電機用于水平和垂直方向的旋轉，以及一個直流電機用于頭部的擺動。在這種配置下，AiP6188/AiP6187可以通過自動模式輕松管理所有電機的動作，或者通過手動模式實現更為復雜的操作序列。由于其低功耗特性和高效的驅動性能，即使是在長時間連續工作的狀態下，設備也能保持出色的穩定性和持久性。

總之，AiP6188/AiP6187以其出色的性能表現、簡便的操作方式以及全面的功能配置，在智能搖頭機領域展現出了巨大的潛力。無論是在家庭影院系統還是專業舞臺燈光設備中，都可以看到它的身影。隨著技術不斷進步與發展，相信未來會有更多創新性的應用場景等待著這一系列高性能電機驅動芯片去開拓探索。
