在現代照明系統中，智能化和高效控制已經成為關鍵的發展趨勢。為了滿足這些需求，市場上涌現出了多種微控制器單元（MCU），其中AiP8F3201憑借其強大的功能和靈活的配置，成為眾多開發者和工程師的理想選擇。中微愛芯代理商-中芯巨能將詳細介紹AiP8F3201的主要特點及其在照明驅動領域的應用優勢。

核心架構與存儲容量

AiP8F3201是一款內置7路達林頓驅動的8051內核MCU，采用先進的1T 8051架構，確保了高性能和低功耗的特點。它擁有豐富的存儲資源，包括16KB的FLASH ROM、128B的EEPROM、1KB的XRAM和256B的IRAM，能夠滿足各種復雜應用程序的需求。這些內存資源使得開發者可以輕松實現復雜的邏輯控制和數據處理任務。

高效的時鐘系統

AiP8F3201提供了多種時鐘選項，包括內部16MHz高速振蕩器、內部32kHz低速振蕩器、外部16MHz高速晶振以及外部32.768kHz晶振。這種靈活性使得用戶可以根據具體的應用場景選擇最合適的時鐘源，從而優化系統的性能和能效。無論是需要高速處理還是低功耗待機，AiP8F3201都能提供最佳的支持。

強大的中斷和定時器功能

該芯片集成了11個外部中斷源，并且中斷優先級可以通過軟件設置，這為系統設計者提供了極大的靈活性。此外，AiP8F3201還配備了三個16位通用定時器和一個12位高級定時器，能夠滿足各種定時控制和事件觸發的需求。這些定時器功能不僅有助于實現精確的時間管理，還能提高系統的響應速度和可靠性。

多樣化的通信接口

為了方便與其他設備進行數據交換，AiP8F3201提供了多種通信接口，包括兩路UART、一路I2C和一路SPI。這些接口支持不同的通信協議，能夠與各種傳感器、顯示器和其他外圍設備無縫對接。通過這些接口，用戶可以輕松構建復雜的控制系統，實現智能化的照明管理和監控。

內置的模擬功能

除了數字功能外，AiP8F3201還集成了一路運算放大器（OPA）和一個12位模數轉換器（ADC）。ADC具有14個外部通道和1/4VDD內部通道，并且支持多種參考電壓選項（2V、3V、4V或VDD）。這些模擬功能使得用戶可以方便地采集和處理來自各種傳感器的數據，例如溫度、光照強度等，從而實現智能的環境監測和自動調節。

達林頓驅動電路

作為一款專門用于照明驅動的MCU，AiP8F3201內置了七個獨立的達林頓管驅動電路。每路達林頓管輸入均串聯了一個2.7KΩ的基極電阻，輸出內置續流二極管，單路達林頓管最大可輸出300mA電流，多路并聯可承受更大的電流。這種高效的驅動能力使得AiP8F3201能夠輕松驅動各種類型的LED燈珠和其他負載，適用于各類照明應用場景。

低功耗設計與電源管理

AiP8F3201支持三種工作模式：普通模式、空閑模式和停止模式。在低功耗模式下，芯片可以顯著降低能耗，延長電池壽命。此外，該芯片還集成了低壓復位和低壓檢測功能，分別提供了4級和13級的選擇范圍（低壓復位：1.9V~4.2V；低壓檢測：2.0V~4.4V）。這些電源管理特性確保了系統的穩定性和可靠性，即使在電源波動的情況下也能正常運行。

封裝形式

AiP8F3201采用SOP28封裝形式，體積小巧，便于集成到各種緊湊型照明設備中。這種封裝不僅節省了空間，還簡化了PCB布線，提高了生產效率。

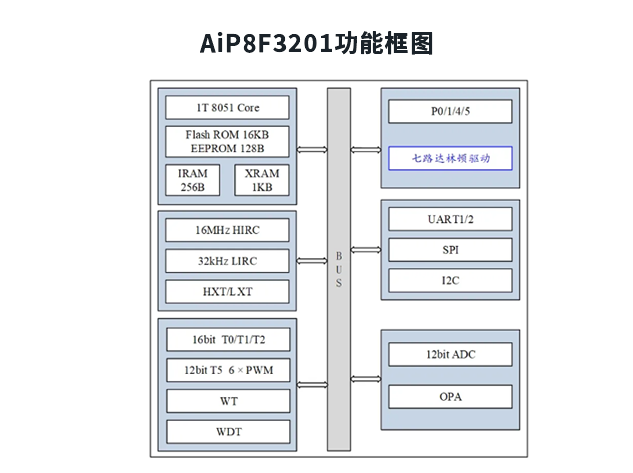

AiP8F3201功能框圖

應用實例

以一款典型的智能LED燈具為例，它可以配備多個LED燈珠，通過AiP8F3201進行驅動和控制。這款MCU不僅可以驅動各個燈珠，還可以接收來自手機APP或其他控制設備的指令，實現亮度調節、顏色變化等功能。此外，通過內置的ADC和OPA，燈具還可以實時監測環境光線強度，自動調整亮度，從而實現節能和舒適的效果。
