隨著汽車工業及其它相關領域?qū)芸刂坪透咝实男枨笕找嬖鲩L，圣邦微電子適時推出了SGM840xQ——一款專為滿足這些高標準需求而設計的雙向超精密電流放大器。該產品特別適用于需要寬電壓范圍操作以及強PWM抑制能力的應用場景，如汽車、電機控制、電磁閥與閥門控制系統、電源管理、執行器控制壓力調節器及電信設備等。

產品概述

SGM840xQ是一款針對汽車行業量身定制的雙向、固定增益、電壓輸出型電流放大器。它具備-4V至80V的廣泛共模電壓范圍，以及出色的脈沖寬度調制（PWM）抑制性能，這使得它在面對大共模瞬態變化時仍能保持穩定輸出，對于采用PWM技術進行驅動的系統尤為重要。此外，其支持負共模電壓的功能意味著即使在電壓低于地線的情況下也能正常工作，這對于螺線管反激周期等情形非常有用。

技術亮點

高帶寬：達到400kHz，確保快速響應。

低增益誤差：典型值±0.05%，最大不超過±1.5%。

低輸入失調電壓：典型值僅為5μV，最高限制在150μV。

超低輸入偏置電流：僅50nA。

優秀的電源紋波抑制比：±1μV/V。

強大的共模抑制能力：高達130dB。

良好的容性負載適應性：可承受1nF的容性負載。

廣泛的溫度適用范圍：從-40°C到+125°C，保證了極端環境下的穩定性。

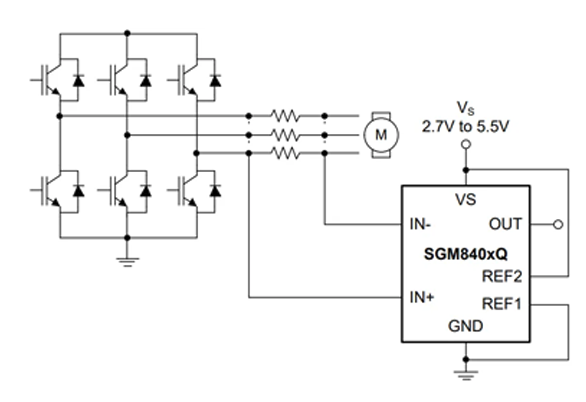

典型應用電路圖

應用靈活

為了適應不同應用的具體要求，SGM840xQ提供了三種不同的固定增益選項：20V/V、50V/V和100V/V。同時，該系列還通過了AEC-Q100認證，表明其符合嚴格的汽車級標準。考慮到環境保護的重要性，此款放大器采用了SOIC-8和TSSOP-8兩種綠色封裝形式，既環保又便于集成。

SGM840xQ系列可選型號

SGM840A0S8G/TR

SGM840B0S8G/TR

SGM840COS8G/TR

如需采購、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。

更多選擇

除了上述提到的車規級解決方案外，圣邦微電子也推出了面向更廣泛工業應用的SGM840系列芯片，同樣提供20V/V、50V/V和100V/V三種增益配置，以覆蓋更多樣化的使用場景。

總之，憑借其卓越的技術規格和靈活性，SGM840xQ不僅能夠顯著提升現有系統的性能，同時也為未來的發展打開了新的可能性大門。無論是對于追求極致精度還是可靠性的應用場合而言，這款新型電流放大器都將是理想之選。
