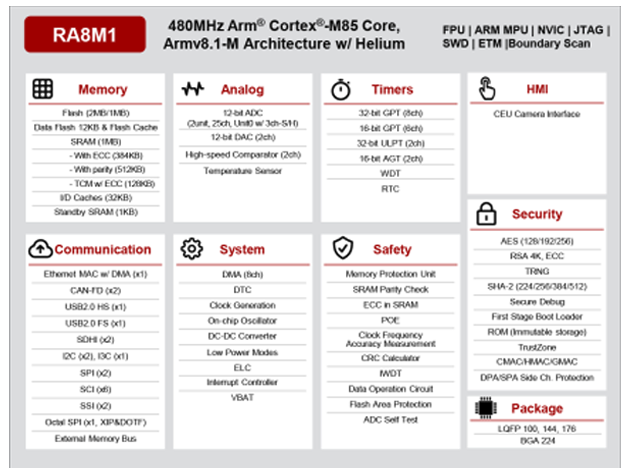

瑞薩RA8M1 MCU在Feather SOM和定制載板方案中發揮著重要作用。這一方案結構分為Feather SOM和定制載板兩部分。Feather SOM采用瑞薩RA8M1 MCU作為核心，該 MCU 是首款基于 Arm? Cortex?-M85（CM85）內核的 32 位微控制器。這款 MCU 以其超過 3000 CoreMark 分?jǐn)?shù)的突破性性能著稱，運行頻率高達 480MHz。其完全確定性、低延遲與實時操作等特點，能夠滿足各類最苛刻的應用需求。除了強大的 CM85 內核外，RA8M1 MCU 還集成了大容量存儲器、多個外部接口和豐富的外設，經過優化后，能夠滿足各種高性能場景的應用需求。此外，該 MCU 還內置類似 Secure Element 的功能，提供先進的加密安全 IP、不可變存儲和防篡改保護，為物聯網的設計與實現提供了安全保障。

為了滿足客戶靈活的供電需求，F(xiàn)eather SOM 提供了兩種供電方式：LiPo 電池和 USB。在 LiPo 電池支持方面，方案選擇了 ISL9205 充電 IC，確保電池的安全穩定。ISL9205 是一款集成的單節鋰電池充電器，可在低至 2.5V 的輸入電壓下工作。具有溫度保護功能，當芯片溫度超過 100°C 時，熱折返功能會降低充電電流，防止過熱，延長器件和電池的使用壽命。

方案系統框圖

另一方面，在 USB 供電方面，方案選用了 ISL80102 LDO（線性穩壓器）。該器件工作輸入電壓范圍為 2.2V 至 6V，可調輸出電壓為 0.8V 至 5.5V，同時還可提供定制的電壓選項。芯片的軟啟動引腳上的外部電容器可降低浪涌電流的影響。相較于同類器件，ISL80102 采用 BiCMOS 工藝，具有優秀的模擬性能和整體價值。

在定制載板方面，選擇了 ISL9008A 和 RAA214023 線性穩壓器作為電源支持。RAA214023 是一款超低噪聲、高 PSRR 、低壓差穩壓器，工作輸入電壓范圍為 2.7V 至 5.5V，最大負載電流為 2A。無需傳統的外部反饋電阻器，輸出電壓可通過 PCB 布局在 0.8V 至 3.95V 之間編程。

ISL9008A 可提供持續 150mA 的負載電流，待機電流較低。該器件 PSRR 達到 65dB，輸出噪聲小于 45μVRMS。其空載靜態電流為 46μA（典型值），關斷電流為 0.5μA，是便攜式無線設備的理想選擇。在本方案中，瑞薩采用 ISL9008A 為音頻解碼器 DA7212 提供穩定的電源。DA7212 是一款高性能、低功耗音頻編解碼器，具備增強型混合自動電平控制（ALC）和強大的揚聲器驅動器，可提供更快的反應時間和更精細的增益分辨率，確保錄音時的穩定音頻質量。

通過將 RA8M1 MCU 的卓越性能與 Feather 平臺的靈活性相結合，瑞薩為開發者提供了一個易于使用的模塊系統，推動各種創新應用的開發。如需RA8M1產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
