STM32F101VBT6是一款中密度接入線STM32 F1系列32位微控制器。它集成了以 36MHz 頻率運行的高性能 ARM Cortex-M3 RISC 內核、高速嵌入式存儲器（閃存高達 128kB 和 SRAM 高達 16KB），以及連接到兩個 APB 的廣泛增強型外設和 I/O公共汽車。該微控制器提供 1 個 12 位 ADC、3 個通用 16 位定時器和 1 個 PWM 定時器，以及標準通信接口 - 最多 2 個 I2C、2 個 SPI 和 3 個 USART。代理銷售意法半導體全系列IC電子元器件-中芯巨能為您提供STM32F101VBT6中文介紹、引腳圖及常見問題解答。

原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和制造工廠采購/工程師與我們聯系！，客服微信：13310830171。24小時采購熱線：133-1083-0171。

STM32F101VBT6中文介紹

STM32F101VBT6 中密度接入線系列包括采用四種不同封裝的器件，封裝引腳數從 36 引腳到 100 引腳不等。根據所選擇的設備，包括不同的外設組，下面的描述概述了該系列中提出的全系列外設。這些功能使 STM32F101VBT6 中密度接入線微控制器系列適用于各種應用，例如應用控制和用戶界面、醫療和手持設備、PC 外設、游戲和 GPS 平臺、工業應用、PLC、逆變器、打印機、掃描儀、報警系統、可視對講系統和 HVAC。

STM32F101VBT6特性

·核心：ARM? 32位Cortex?

–M3CPU

– 36 MHz 最大頻率，0 等待狀態內存訪問時的 1.25 DMIPS/MHz (Dhrystone 2.1) 性能

– 單周期乘法和硬件除法

·回憶

– 64 至 128 KB 閃存

– 10 至 16 KB SRAM

·時鐘、復位和電源管理

– 2.0 至 3.6 V 應用電源和 I/O

– POR、PDR 和可編程電壓檢測器 (PVD)

– 4 至 16 MHz 晶體振蕩器

– 內部 8 MHz 工廠調整 RC

– 內部 40 kHz RC

– CPU 時鐘的 PLL

– 用于帶校準的 RTC 的 32 kHz 振蕩器

·低電量

– 睡眠、停止和待機模式

– RTC 和備份寄存器的 VBAT 電源

·調試模式

– 串行線調試 (SWD) 和 JTAG 接口

·直接存儲器存取

– 7通道DMA控制器

– 支持的外設：定時器、ADC、SPI、I 2C 和 USART

· 1 × 12 位、1 μs A/D 轉換器（最多 16 個通道）

– 轉換范圍：0 至 3.6 V

- 溫度感應器

·多達 80 個快速 I/O 端口

– 26/37/51/80 I/O，全部可映射到 16 個外部中斷向量且?guī)缀跞?5 V 耐受

*如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

STM32F101VBT6 應用

自動化與過程控制、 醫療、消費電子產品、計算機與計算機外圍設備、通信與網絡、電源管理、工業、安全、成像、視頻與視覺、HVAC。

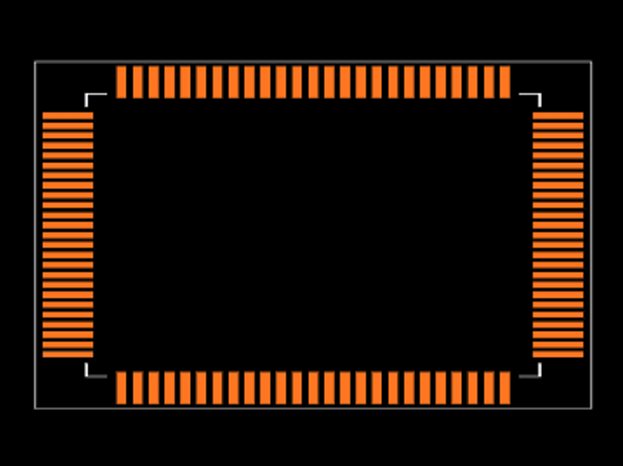

STM32F101VBT6引腳圖

STM32F101VBT6制造

意法半導體是一家全球獨立半導體公司，是開發和提供微電子應用領域半導體解決方案的領導者。硅和系統專業知識、制造實力、知識產權 (IP) 產品組合和戰略合作伙伴的無與倫比的結合使公司處于片上系統 (SoC) 技術的前沿，其產品在實現當今的融合方面發揮著關鍵作用趨勢。

STM32F101VBT6經常問題解答

1、什么是 STM32F101VBT6 微控制器？

STM32F101VBT6 是一款中密度接入線 STM32 F1 系列 32 位微控制器。它提供 1 個 12 位 ADC、3 個通用 16 位定時器和 1 個 PWM 定時器，以及標準通信接口 - 最多 2 個 I2C、2 個 SPI 和 3 個 USART。它可應用于許多領域，例如自動化與過程控制、醫療、消費電子、計算機及計算機外圍設備等。

2、STM32F101VBT6單片機的6個定時器都包括什么？

三個 16 位定時器，每個定時器最多有 4 個 IC/OC/PWM 或脈沖計數器、兩個看門狗定時器（獨立和窗口）和一個 SysTick 定時器：24 位遞減計數器。
