STM32F777IIK6 是一款意法半導體微控制器。 STM32F777IIK6 器件由 STMicroElectronics 生產，屬于 STM32 STM32F7 器件系列的一部分。該器件支持 6 個硬件斷點。代理銷售意法半導體全系列IC電子元器件-中芯巨能為您介紹STM32F777IIK6中文介紹、特性及引腳圖等詳細信息。

STM32F777IIK6中文介紹

意法半導體STM32F777IIK6是32 位 MCU+FPU 基于高性能 ARM? Cortex?-M7 32 位 RISC 內核。 Cortex-M7 內核的運行頻率高達 216MHz，并具有單浮點單元 (SFPU) 精度。 Cortex?-M7 內核具有浮點單元 (FPU)，支持 Arm? 雙精度和單精度數據處理指令和數據類型。它還實現了全套 DSP 指令和內存保護單元 (MPU)，增強了應用程序的安全性。

STM32F777IIK6采用高速嵌入式存儲器，其中閃存高達 2 MB、512 KB SRAM（包括用于關鍵實時數據的 128 KB 數據 TCM RAM）、16 KB 指令 TCM RAM（用于關鍵實時例程），在最低功耗下提供 4 KB 備份 SRAM

模式，以及連接到兩條 APB 總線、兩條 AHB 總線、一個 32 位多 AHB 總線矩陣以及支持內部和外部存儲器訪問的多層 AXI 互連的廣泛增強型 I/O 和外設。

所有器件均提供三個 12 位 ADC、兩個 DAC、一個低功耗 RTC、十二個通用 16 位定時器（包括兩個用于電機控制的 PWM 定時器）、兩個通用 32 位定時器、一個真隨機數發生器 (RNG) ，以及一個加密加速單元。

高級外設包括兩個 SDMMC 接口、一個靈活的內存控制 (FMC) 接口、一個 Quad-SPI 閃存接口、一個用于 CMOS 傳感器的相機接口以及一個加密加速單元。

STM32F777IIK6的工作溫度范圍為 –40 至 +105 °C，電源電壓為 1.7 至 3.6 V。除 LQFP100 外，所有封裝均提供 USB（OTG_FS 和 OTG_HS）和 SDMMC2（時鐘、命令和 4 位數據）的專用電源輸入，以提供更多電源選擇。通過使用外部電源監控器，電源電壓可以降至 1.7V。一套全面的節能模式允許設計低功耗應用。

STM32F777IIK6中文特性

多達四個 I2C

6 個 SPI，3 個 I2S，半雙工模式

為了實現音頻級精度，I2S 外設可以通過專用的內部音頻 PLL 或通過外部時鐘提供時鐘以實現同步

四個 USART 加四個 UART

一個 USB OTG 全速和一個具有全速功能的高速 USB OTG（帶有 ULPI）

三個 CAN

兩個 SAI 串行音頻接口

兩個 SDMMC 主機接口

以太網和攝像頭接口

LCD-TFT顯示控制器

Chrom-ART 加速器?

SPDIFRX接口

HDMI-CEC

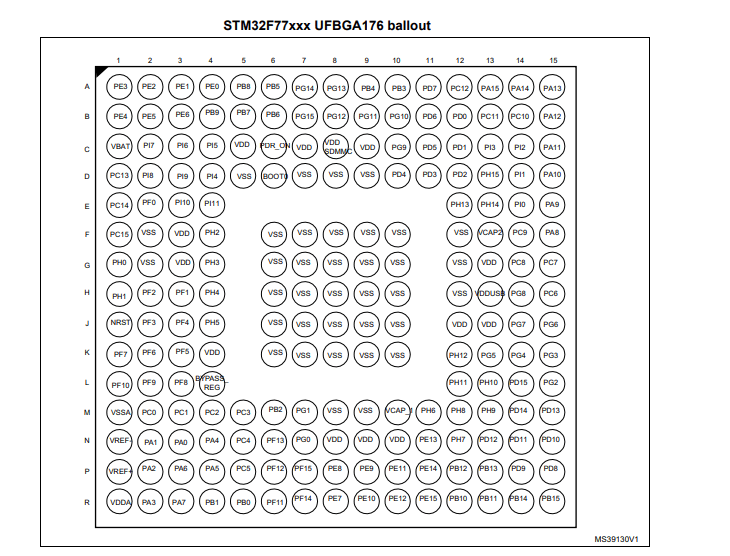

STM32F777IIK6引腳圖

STM32F777IIK6 應用

? 電機驅動和應用控制

? 醫用器材

? 工業應用：PLC、逆變器、斷路器

? 打印機和掃描儀

? 報警系統、可視對講系統和暖通空調

? 家用音響設備

? 移動應用程序、物聯網

? 可穿戴設備：智能手表

如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

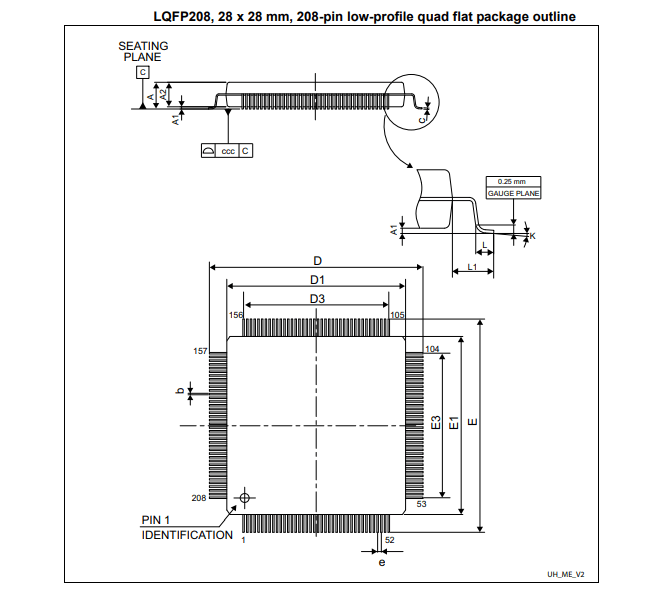

STM32F777IIK6封裝

STM32F777IIK6 制造商

意法半導體是一家全球獨立半導體公司，是開發和提供微電子應用領域半導體解決方案的領導者。硅和系統專業知識、制造實力、知識產權 (IP) 產品組合和戰略合作伙伴的無與倫比的結合使公司處于片上系統 (SoC) 技術的前沿，其產品在實現當今的融合方面發揮著關鍵作用趨勢。
