在精密測量領域，同步多通道數據采集是關鍵挑戰之一。ADI公司的AD7768（8通道）和AD7768-4（4通道）同步采樣Σ-Δ型ADC，憑借其卓越的動態范圍、低噪聲性能和靈活的功耗控制，成為儀器儀表、工業監控和醫療設備等領域的理想選擇。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能為您提供的AD7768（8通道）和AD7768-4（4通道）:產品優勢、引腳圖、可選型號及產品規格書。

核心性能指標與技術優勢

高精度同步采樣能力

同步采樣精度：支持8/4通道同步采樣，確保多通道數據的時間對齊，適用于多傳感器同步測量場景。

動態范圍：在110.8 kHz最大輸入帶寬下，動態范圍達108 dB，滿足高分辨率信號采集需求。

線性度與誤差控制：典型性能包括±2 ppm積分非線性（INL）、±50 μV失調誤差和±30 ppm增益誤差，確保信號鏈的高精度。

可配置的功耗與性能平衡

快速模式：256 kSPS采樣率，110.8 kHz帶寬，每通道功耗51.5 mW，適用于高頻動態信號監測。

中速模式：128 kSPS采樣率，55.4 kHz帶寬，每通道功耗27.5 mW，平衡性能與功耗。

生態模式：32 kSPS采樣率，13.8 kHz帶寬，每通道功耗9.375 mW，適用于低功耗直流或低頻測量。

三檔功耗模式：

噪聲優化：通過調整抽取速率（×32至×1024），可針對不同輸入帶寬優化信噪比（SNR）。

靈活的數字濾波架構

寬帶線性相位濾波：提供平坦的通帶（±0.005 dB紋波），支持DC至102.4 kHz（256 kSPS）的寬帶信號采集。

低延遲sinc5濾波：專為低帶寬、低噪聲場景設計，兼顧速度與精度。

抗混疊性能：內置陡峭滾降濾波器，在奈奎斯特頻率處實現105 dB阻帶衰減，有效抑制混疊噪聲。

雙濾波器并行運行：支持每個通道同時運行寬帶和sinc5濾波器，提升多模式數據采集效率。

關鍵設計特性與功能

嵌入式模擬前端優化

預充電緩沖器：模擬輸入和基準電壓輸入端集成預充電緩沖器，顯著降低輸入電流和毛刺干擾，簡化PCB設計。

基準電壓源要求：需外部基準電壓源，支持1 V至AVDD1（5 V）范圍，兼容主流精密基準芯片。

電源與封裝設計

AVDD1（5 V）：為核心模擬電路供電。

AVDD2（2.25 V至5 V）：為輔助模擬電路供電，支持靈活電壓選擇。

IOVDD（2.5 V至3.3 V或1.8 V）：兼容多種數字接口標準。

電源配置：

封裝與溫度：10 mm×10 mm、64引腳LQFP封裝，工作溫度范圍-40°C至+105°C，適應工業級嚴苛環境。

通信與系統集成

數據接口：支持SPI通信，內置CRC錯誤校驗，確保數據傳輸可靠性。

菊花鏈連接：多器件級聯可擴展通道數，適用于高密度數據采集系統。

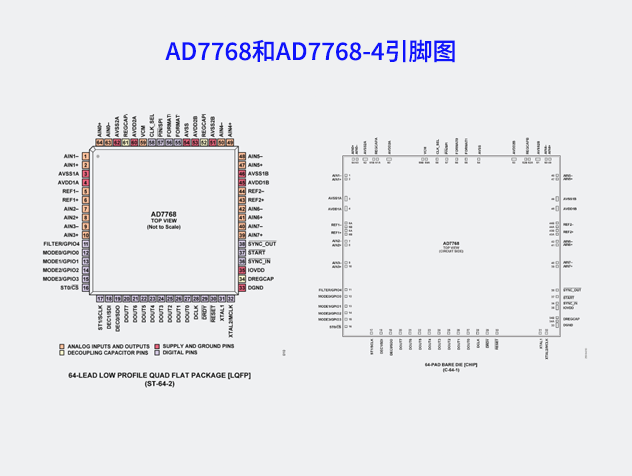

引腳圖

可選型號

AD7768-CHIPS

AD7768BSTZ

AD7768BSTZ-RL

AD7768BSTZ-RL7

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
