在儀器儀表和自動測試設備（ATE）領域，對高精度頻率合成、低抖動性能和緊湊設計的需求日益增長。ADI公司的ADF4401A系統級封裝（SiP）轉換環路模塊，憑借其高度集成的架構和卓越的性能指標，為工程師提供了滿足嚴苛測試要求的高效解決方案。代理銷售ADI公司旗下全系列IC電子元器件-中芯巨能為您提供ADF4401A：核心產品特性、工作原理及規格書。

核心特性與技術優勢

ADF4401A是一款完全集成的SiP模塊，集成了壓控振蕩器（VCO）、校準鎖相環（PLL）及下變頻混頻器，專為高頻、低抖動應用設計。其核心特性包括：

高頻輸出與超低抖動

頻率范圍：支持62.5 MHz至8 GHz的寬頻輸出，覆蓋儀器儀表常見的測試頻段。

抖動性能：在8 GHz輸出時，RMS抖動低至9 fs，顯著優于傳統離散方案，確保信號完整性。

相位噪聲抑制：通過內部下變頻混頻級與ADI的寬帶VCO技術結合，將環路增益設置為1，有效降低帶內相位噪聲，提升信號純凈度。

靈活的分頻與控制

可編程分頻：支持1、2、4、8、16、32或64分頻輸出，滿足不同測試場景的頻率需求。

SPI接口控制：所有片內寄存器可通過SPI接口配置，簡化系統集成與動態調整。

緊湊封裝與高集成度

尺寸與接口：采用18mm×18mm LGA_CAV封裝，集成80個端子，大幅減少PCB占用空間。

雜散抑制：內部增強的隔離設計顯著減少雜散元件干擾，簡化電路布局并提升信號穩定性。

電源與擴展功能

雙電源設計：3.3V（模擬/數字電路）與5V（VCO/放大器）供電，兼容主流儀器儀表電源架構。

RF輸出靜音功能：支持快速開關控制，適用于需要動態調整信號輸出的測試場景。

工作原理與設計亮點

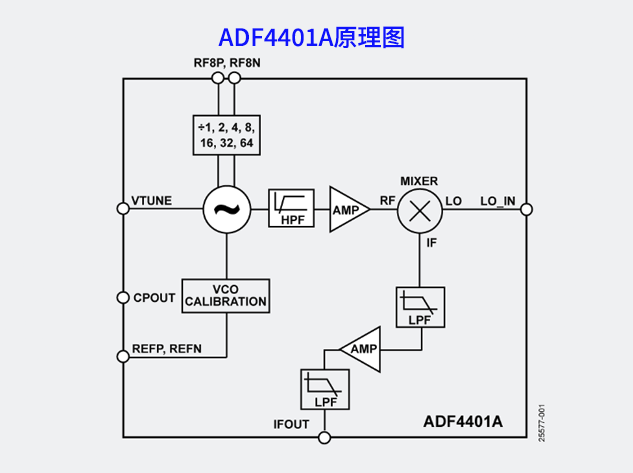

ADF4401A的核心架構如圖23所示，其創新點在于：

下變頻混頻技術：在反饋環路中集成下變頻混頻級，將外部PFD的低頻參考信號轉換為高頻輸出，同時通過優化環路增益（設置為1）降低相位噪聲。

VCO校準與靈活配置：內部PFD和VCO校準電路自動選擇最佳VCO頻段，用戶亦可禁用校準功能，通過外部PFD閉合環路，兼顧自動化與定制化需求。

外部LO依賴性管理：輸出抖動性能高度依賴外部偏移LO的性能，需選擇低噪聲LO以充分發揮模塊優勢。

設計優勢與市場競爭力

縮短開發周期：相比傳統離散方案，ADF4401A通過SiP技術將VCO、PLL和混頻器集成，減少PCB布線復雜度，并內置校準功能，降低調試時間。

成本優化：模塊化設計減少外部元件數量，簡化供應鏈管理，同時降低熱管理和電磁干擾（EMI）設計難度。

性能可擴展性：支持外部PFD和LO的靈活配置，適應不同測試場景的性能需求，例如通過搭配高性能LO進一步降低系統抖動。

結論

ADF4401A通過系統級封裝技術，將高頻合成、低抖動與高集成度完美結合，成為儀器儀表工程師應對復雜測試需求的理想選擇。其在8 GHz高頻段的卓越性能、緊湊的封裝以及靈活的配置能力，顯著提升了系統設計的效率與競爭力。無論是通信測試、ATE系統還是國防設備，ADF4401A均能提供可靠的核心頻率源解決方案，助力工程師快速開發出高性能、高可靠性的測試設備。如需ADF4401A產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
