LTC2185是一款16位、125 MSPS的模數轉換器(ADC)，具備卓越的噪聲性能和線性度，每通道功耗僅為185 mW，適用于對功耗有嚴格要求的應用場景。為了確保其最佳性能，需要與高性能放大器如ADA4927-1配合使用。ADA4927-1不僅滿足了LTC2185對線性度的需求，同時僅消耗215 mW功率，使得整體系統設計更為高效。

LTC2185特性

LTC2185為雙通道同步采樣并行ADC，支持全速率CMOS和DDR CMOS/LVDS數字輸出選項。其引腳兼容速度等級包括25 MSPS、40 MSPS、65 MSPS、80 MSPS和105 MSPS，功耗約為每通道1.5 mW/MSPS。LTC2185還具有數字輸出隨機數發生器和交替極性模式，用于減少數字反饋。該ADC提供550 MHz的模擬全功耗帶寬和0.07 ps rms的超低抖動，適合進行欠采樣應用。

ADA4927-1特性

ADA4927-1是一款高速差分電流反饋型放大器，采用ADI的硅-鍺工藝制造，具有出色的失真性能和低至1.3 nV/√Hz的輸入電壓噪聲。其增益可通過靠近輸入引腳的外部反饋電阻設定，簡化了布局設計，并減少了反饋網絡中的寄生電容。這使得ADA4927-1非常適合驅動LTC2185等高性能ADC。

應用電路設計

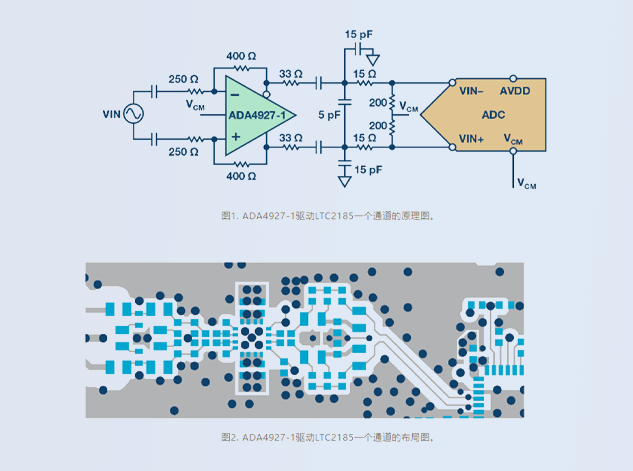

圖1展示了ADA4927-1驅動LTC2185的典型電路配置，而圖2則提供了相應的PCB布局建議。在該設計中，一個簡單的濾波器被放置于放大器與ADC之間，用于降低寬帶噪聲并改善系統的信噪比(SNR)。此外，該濾波器還能衰減由ADC引起的采樣毛刺，防止這些毛刺導致放大器輸出網絡振蕩。

圖1和圖2

性能評估

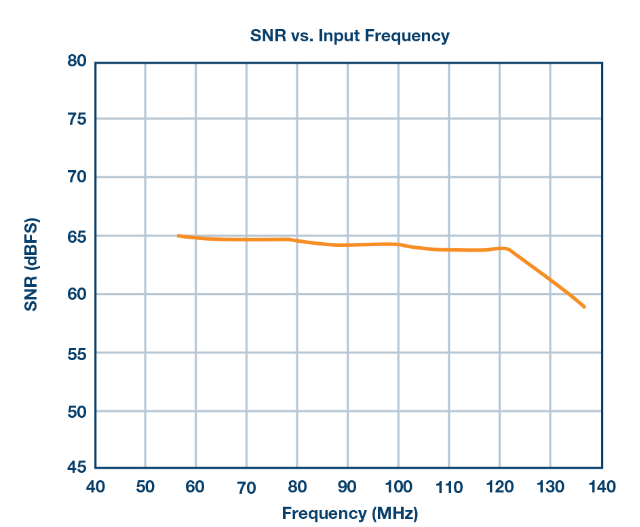

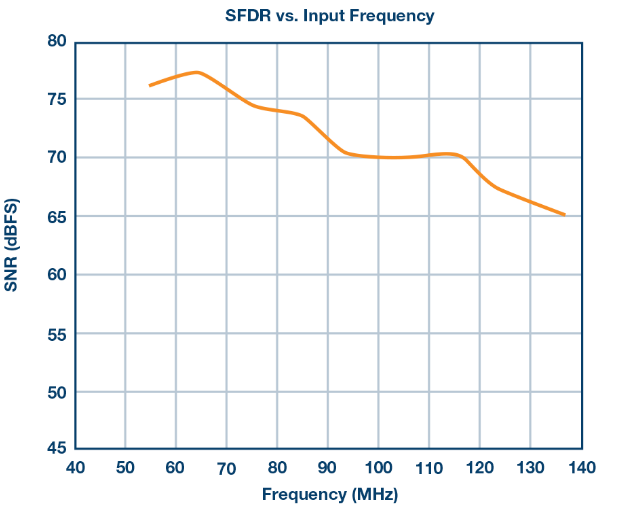

根據圖3和圖4所示，LTC2185與ADA4927-1組合在125 MHz頻率下實現了超過67 dB的SFDR（無雜散動態范圍）和優于63 dB的SNR（信噪比），總功耗僅為250 mW。這種組合特別適合通信和醫療領域的應用，尤其是在第二奈奎斯特頻率區域，其他放大器可能無法提供足夠的線性度。

圖3

圖4

關鍵參數

LTC2185

分辨率：16位

最大采樣率：125 MSPS

功耗：每通道185 mW

數字輸出：全速率CMOS或DDR CMOS/LVDS

ADA4927-1

輸入電壓噪聲：1.3 nV/√Hz

帶寬：2.3 GHz (-3 dB)

功耗：215 mW

增益設置：通過外部反饋電阻

如需LTC2185與ADA4927-1產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結論

LTC2185與ADA4927-1的結合為需要高性能模擬信號處理的應用提供了一種高效的解決方案。該組合不僅能夠?qū)崿F(xiàn)優異的線性度和噪聲性能，同時還保持了較低的功耗水平。通過優化的布局設計和濾波器配置，它們共同滿足了現代電子設備對高質量信號處理的需求，特別是在通信和醫療領域中展現出色的表現。對于工程師而言，這種組合代表了一種可靠且高效的解決方案，能夠在有限的功率預算內實現最佳性能。
