壓擺率（Slew Rate, SR）是衡量運算放大器輸出信號建立速度的關鍵參數，直接影響到系統響應時間。在設計運算放大器時，工程師們面臨諸多權衡，如帶寬與功耗之間的平衡。一般來說，較高的單位增益帶寬意味著更高的壓擺率，同時也伴隨著更高的功耗。為滿足特定應用需求，特別是對響應速度要求極高的運動控制系統，增強型運算放大器應運而生。代理銷售江蘇潤石旗下全系列IC電子元器件-中芯巨能將詳細介紹RS8417和RS8418系列運算放大器的設計特點及其應用場景。

設計考量

對于需要快速響應的電機驅動電流、電壓檢測等應用，運算放大器不僅需要具備快速的信號調理能力，還需要確保輸出信號能夠迅速建立起來，以便控制系統能及時識別信號變化。因此，選擇具有高壓擺率的運算放大器變得尤為重要。然而，這種選擇往往伴隨著單位增益帶寬的增加以及相應的功耗提升。為了克服這一挑戰，RS8417/RS8418系列采用了SR加速設計方案，在提高壓擺率的同時優化了其他關鍵性能指標。

RS8417/RS8418技術參數解析

RS8417（單通道）和RS8418（雙通道）運算放大器基于BCD工藝制造，集成了多種優化措施以適應不同應用場景：

• 高壓擺率：高達4.5V/μs的壓擺率為快速信號處理提供了保障。

• 單位增益帶寬：1.5MHz的帶寬足以應對多數工業控制需求。

• 低功耗設計：每通道僅消耗150μA電流，有助于節能。

• 精確度：輸入失調電壓不超過1mV，溫度漂移僅為±1μV/°C。

• 抗干擾性：包括低至20pA的輸入偏置電流，強大的PSRR和CMRR值（均為120dB），以及優秀的EMIRR濾波性能。

• 恢復能力：過載恢復時間短至2μs，確保系統穩定性。

• 兼容性強：支持軌對軌輸入/輸出，并可作為比較器使用，擴展了其適用范圍。

• 寬工作電壓范圍：從4.0V到36V，適用于各種電源配置。

• 工業級溫度范圍：操作溫度介于-40°C至125°C之間，確保極端環境下可靠性。

封裝與兼容性

RS8417采用標準SOT23-5封裝，而RS8418則提供SOP8和MSOP8兩種封裝選項。這些封裝尺寸及引腳定義均與市場上現有的同類產品保持一致，便于現有設計直接替換或升級。

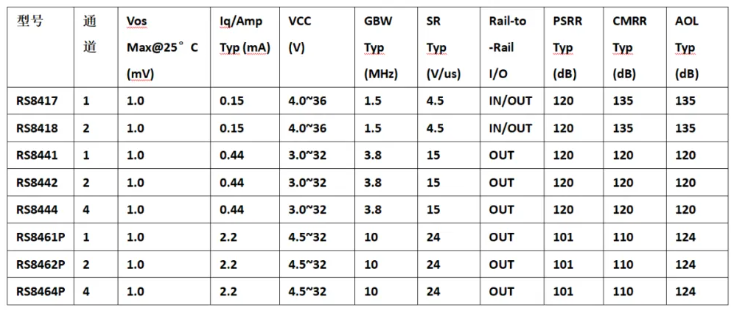

附潤石科技高壓擺率運算放大器產品家族

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結論

RS8417/RS8418系列運算放大器憑借其卓越的壓擺率、低功耗以及廣泛的電氣特性，成為工業自動化領域尤其是需要高速響應的應用場景的理想選擇。通過優化設計，它們不僅提高了系統的響應速度和準確性，還降低了整體能耗，增強了系統的魯棒性和可靠性。
