在現代電子系統中，尤其是對安全性要求極高的電信、汽車、工業和醫療領域，隔離型電源轉換器扮演著至關重要的角色。它們不僅需要在高電壓環境下穩定運行，還要確保電源的高效率和低紋波輸出。今天，我們來探討一款在這些方面表現出色的微功率、高電壓隔離型反激式轉換器——LT8300。

LT8300是一款專為隔離型電源設計的高電壓反激式轉換器，它通過直接從主端反激波形對隔離式輸出電壓進行采樣，無需借助第三個繞組或光隔離器來實現穩壓。這種設計大大簡化了電路設計，減少了外部組件的數量，同時也降低了成本。輸出電壓可以通過單個外部電阻器輕松設置，進一步提高了設計的靈活性。

LT8300內部集成了補償和軟啟動功能，進一步減少了外部組件的需求。它采用邊界模式操作，提供了一種小型磁性解決方案，具有卓越的負載調節性能。在輕負載條件下，LT8300能夠進入低紋波突發模式操作，保持高效率的同時最大限度地抑制輸出電壓紋波。這種模式不僅提高了電源的效率，還確保了輸出電壓的穩定性。

LT8300將一個260mA、150V DMOS電源開關與所有高電壓電路和控制邏輯電路集成在一個5引腳ThinSOT?封裝中。這種緊湊的封裝形式使其非常適合于空間受限的應用場景。它能夠在6V至100V的寬輸入電壓范圍內工作，并提供高達2W的隔離輸出功率。高集成度和邊界及低紋波突發模式的運用，為隔離式供電提供了一種簡單、低組件數目和高效率的應用解決方案。

LT8300應用領域

LT8300的高性能和多功能特性使其在多個領域具有廣泛的應用前景：

隔離型電信電源：在電信設備中，LT8300能夠提供穩定的隔離電源，確保設備在高壓環境下的安全運行。

汽車電源：通過AEC-Q100認證的LT8300能夠滿足汽車應用的嚴格要求，為汽車電子系統提供可靠的電源。

工業電源：在工業自動化設備中，LT8300的高效率和低紋波特性能夠確保設備的穩定運行。

醫療電源：在醫療設備中，隔離電源是確保患者安全的關鍵，LT8800能夠提供高效、可靠的隔離電源。

隔離型輔助/內務處理電源：在需要輔助電源的應用中，LT8300能夠提供穩定的電源支持。

LT8300產品特性

LT8300的主要特性包括：

寬輸入電壓范圍：6V至100V，適用于多種電源環境。

高集成度：260mA、150V內部DMOS電源開關，集成所有高電壓電路和控制邏輯。

低靜態電流：70μA（睡眠模式下）和330μA（活動模式下），降低待機功耗。

邊界工作模式：在重負載下提供卓越的負載調節性能。

低紋波突發工作模式：在輕負載條件下保持高效率，同時最大限度地抑制輸出電壓紋波。

全輸出的最小負載：<0.5%（典型值），確保在輕負載下的穩定性。

通過外部電阻設置VOUT：提供靈活的輸出電壓調整能力。

無需變壓器第三繞組或光隔離器：簡化電路設計，降低組件數量。

精確的EN/UVLO閾值和遲滯：提供精確的使能和欠壓鎖定功能。

內部補償和軟啟動：進一步減少外部組件需求。

緊湊封裝：5引腳TSOT-23封裝，適合空間受限的應用。

汽車應用認證：通過AEC-Q100認證，確保在汽車環境中的可靠性。

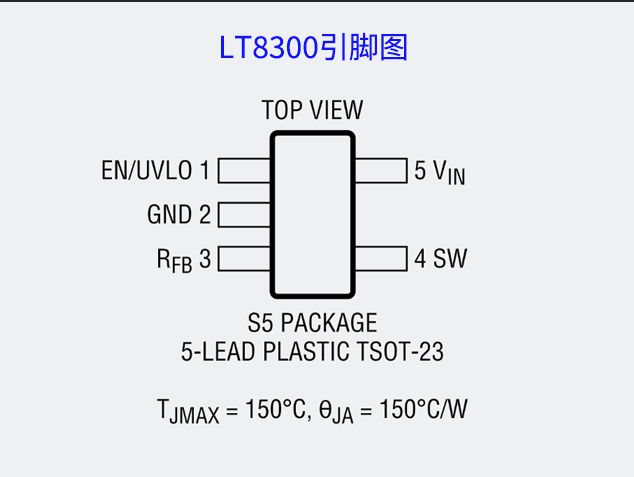

LT8300引腳圖

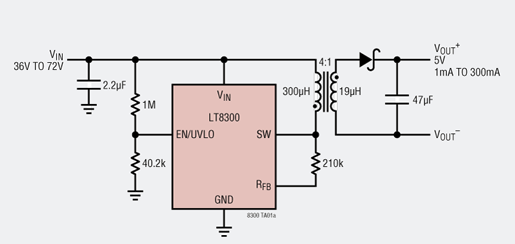

LT8300原理圖

LT8300可選型號

LT8300ES5#TRMPBF

LT8300ES5#TRPBF

LT8300ES5#WTRMPBF

LT8300ES5#WTRPBF

LT8300HS5#TRMPBF

LT8300HS5#TRPBF

LT8300HS5#WTRMPBF

LT8300HS5#WTRPBF

LT8300IS5#TRMPBF

LT8300IS5#TRPBF

LT8300IS5#WTRMPBF

LT8300IS5#WTRPBF

LT8300MPS5#TRMPBF

LT8300MPS5#TRPBF

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

LT8300以其高效率、高集成度、低紋波和簡潔設計，成為隔離型反激式轉換器領域的理想選擇。它不僅能夠提供穩定的電源輸出，還通過多種保護功能和靈活的編程選項，確保了在各種應用場景中的安全性和可靠性。無論是在電信、汽車、工業還是醫療領域，LT8300都能提供高效、可靠的電源解決方案。如果你正在尋找一款高性能、小尺寸的隔離型電源轉換器，LT8300絕對值得你的關注。
